> Roth / TORO > Handgeräte > Schneefräsen > einstufig > S 620 > 609/38162 > 1000001 > unterer Hauptrahmen

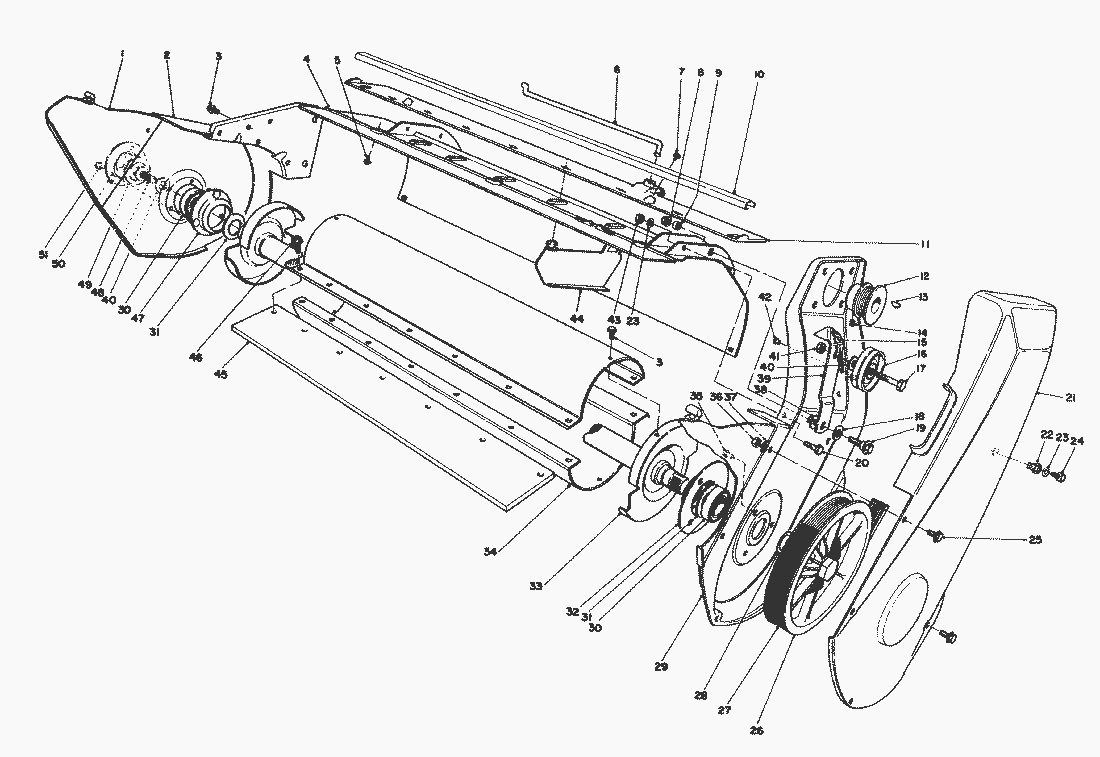

Ersatzteillisten für Toro Roth / TORO unterer Hauptrahmen




Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
1Platte52-7080
2Side Plate-Right52-9100
3Schraube32144-4
4Gehaeuse52-7170
5Screw-Thread Forming32144-89
6Linkage-Vane Adjustment52-7090
7Schraube32104-76
8Mutter32128-25
9Spacer51-2950
10
11
Abdeckung13-1689
12Engine Pulley25-6400
13Keil3257-3
14Schraube3245-41
15Feder26-9730
16Spannrolle25-5880
17Schraube323-9
18Scheibe25-5640
19Bolzen27-0410
20Schraube321-5
21Cover-Drive54-9940
22Grommet32117-3
23scheibe3256-22
24Screw-Self Tapping32104-109
25Schraube32105-2
26Riemenscheibe49-1530
27Flachriemen25-6430
28Scheibe26-0970
29Side Plate Left33-2130
30Kugellager38-7820
31Scheibe52-7280
32Lagerschale38-8620
33Drive Shaft 8 End Cap52-9120
34Shell-Rotor23-3191
35Rivet3292-8
36Mutter3296-2
37Scheibe3256-61
38Scheibe5-4460
39Riemenspanner26-8990
40Scheibe3256-24
41Mutter3296-39
42Eyelet29-7430
