> Roth / TORO > Handgeräte > Schneefräsen > einstufig > S 620 > 609/38162 > 1000001 > Motor

Ersatzteillisten für Toro Roth / TORO Motor

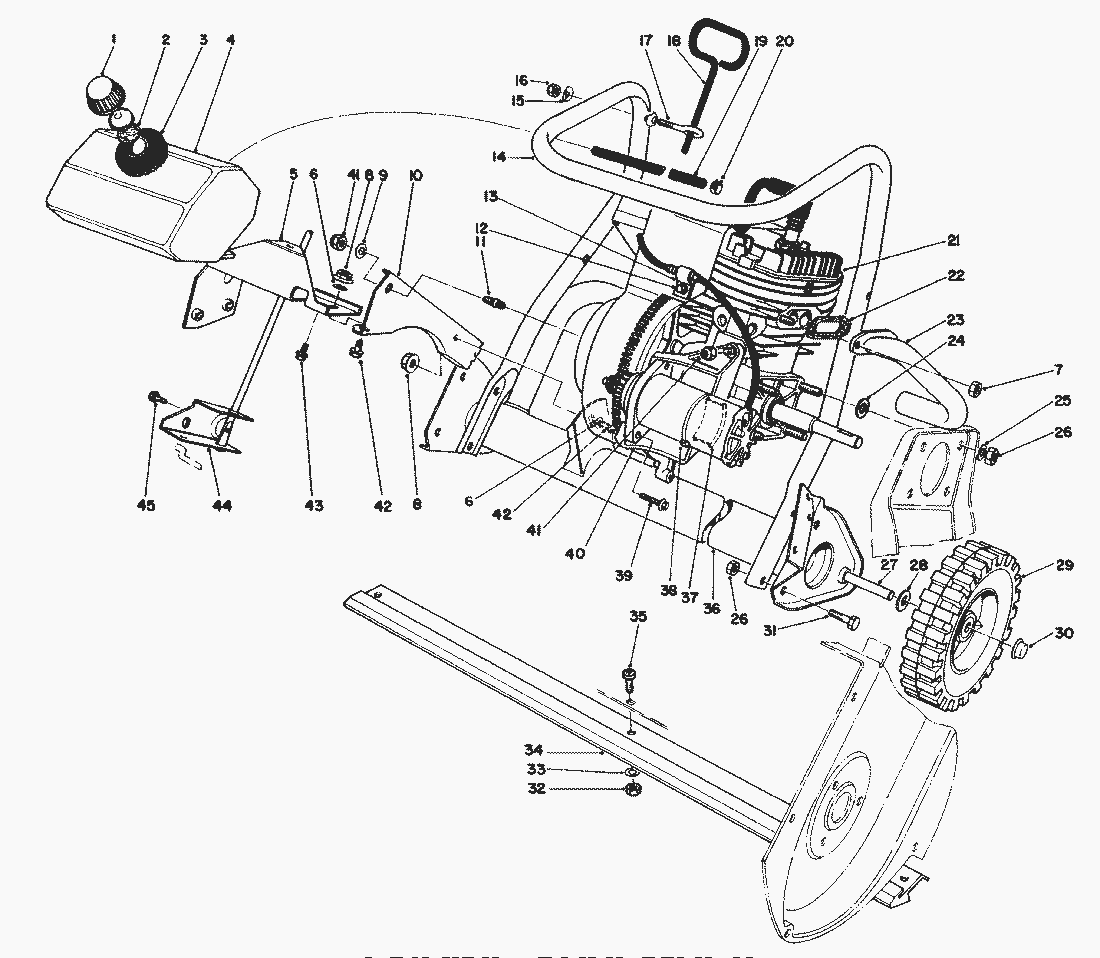

Ersatzteilliste

Pos.	Bezeichnung	Ersatzteilnummer
1	Tankdeckel	42-0680
2	Dichtung	20-4620
3	Schutzgummi	25-1610
4	Tank	39-8670
5	Support-Gas Tank	49-1550
6	Scheibe	3290-244
7	Mutter	32152-4
8	Nut-Flange	32128-30
9	Scheibe	7-3315
10	Motorhalterung	49-1570
11	Stud	38-8710
12	Schraube	32144-10
13	Cable Clamp	2412-65
14	Schiebestange U.T.	49-1390
15	Scheibe	3-7501
16	STOPMUTTER	3296-56
17	Augenschraube	52-7120
18	Rod-Vane Adjustment	49-1600
19	Fuel Line	49-2480
20	Clamp	2412-86
21
22	Dichtung	23-3810
23	Auslassrohr	52-7200
24	Scheibe	4-2390
25	Scheibe	3256-23
26	MUTTER	3296-29
27	Achse	27-0060
28	Scheibe	3256-24
29	Rad	23-3250
30	Sicherungskappe	3290-320
31	Schraube	322-3
32	STOPMUTTER	3296-56
33	scheibe	3256-22
34	Schuerfleiste	23-3170
35	Screw-Phillips	3250-32
36	Auspuff	49-1540
37	Motor Support-Rear	28-9120
38	Kabelband	3290-379
39	Thread Forming Screw	32144-26
40	Bracket-Motor Mounting	51-2990
41	MUTTER	3296-42
42	Screw	3234-23
43	Schraube	32144-4
44	Halter	39-0840
45	Schraube	32144-1
