D - Motor LB 540

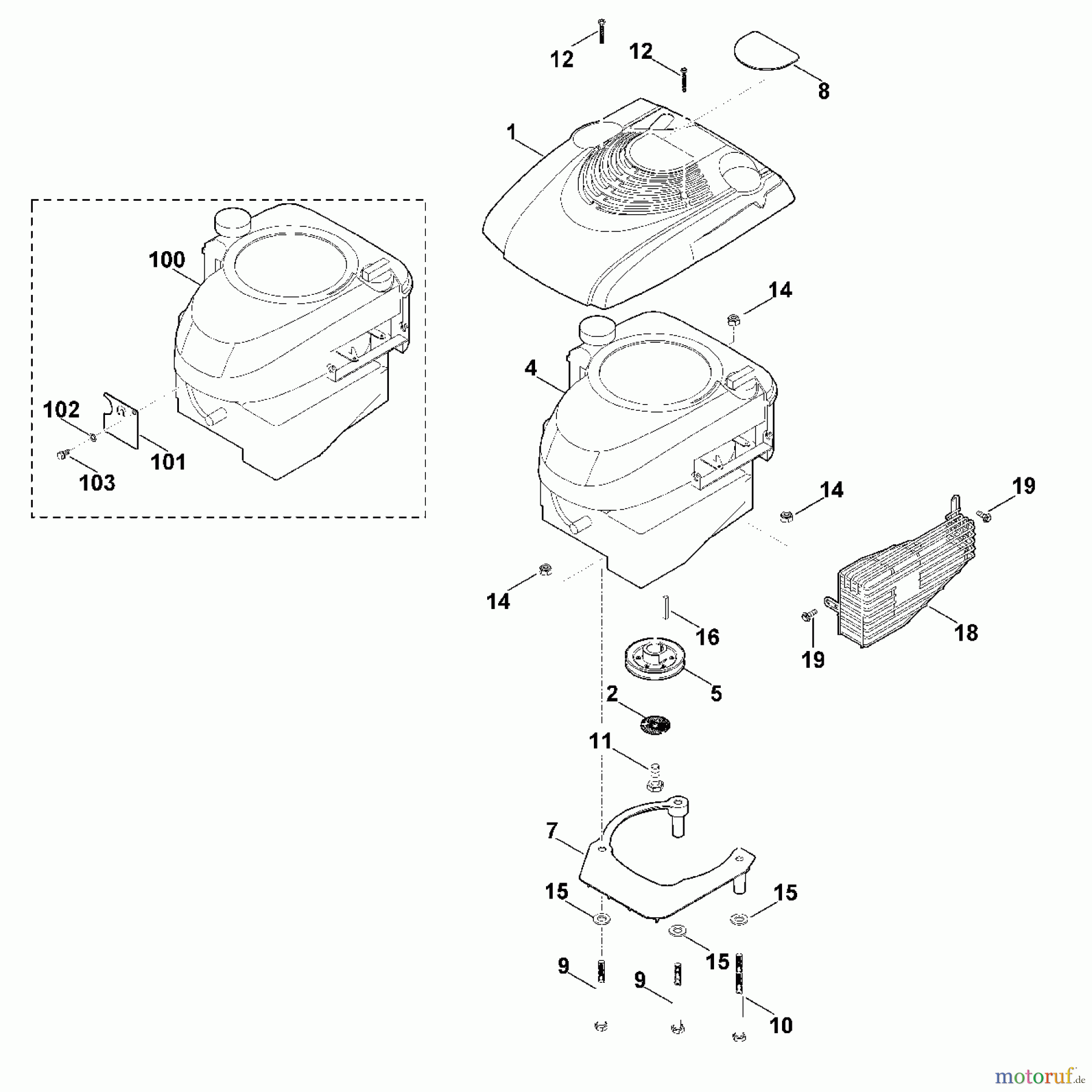

Hier finden Sie die Ersatzteilzeichnung für Viking Vertikutierer Benzinvertikutierer LB 540 D - Motor. Wählen Sie das benötigte Ersatzteil aus der Ersatzteilliste Ihres Viking Gerätes aus und bestellen Sie einfach online. Viele Viking Ersatzteile halten wir ständig in unserem Lager für Sie bereit.

BildNr	Artikel Nummer	Bezeichnung
1	0000 082 0413	Abdeckung kpl.
2	0000 702 6600	Spannscheibe
4	6290 011 1802	B&S, Vier-Takt-Motor 126T02-6198-H1 Daten am Motor
4	6290 011 1801	* B&S, Vier-Takt-Motor 126T02-0198-B1, 126T02-3198
5	6290 700 2511	Keilriemenscheibe
7	6290 706 1500	Wärmedämmplatte
8	6290 967 3800	Typenbezeichnung LB 540
9	9007 319 2030	Sechskantschraube M8x90 (20 - 30 Nm)
10	9007 319 2070	Sechskantschraube M8x120 (20 - 30 Nm)
11	9008 319 9066	Sechskantschraube 3/8"x1" Verklebt (LOCTITE 243),
11	9008 319 9077	* Sechskantschraube 3/8"x1" Verklebt (LOCTITE 243)
11	9008 319 9066	* Sechskantschraube 3/8"x1" Verklebt (LOCTITE 243)
12	9104 003 0820	Schneidschraube P4x30
14	9214 320 1105	Sichermutter M8
15	9310 021 0180	Scheibe 8,4
15	9309 021 0200	* Scheibe 10,5
16	9471 435 0861	Passfeder 4,76x4,76x30
18	6375 140 7290	Schutzgitter
19	9039 488 9072	Schraube 10-32x3/8"
20	6290 704 3400	Lüfterrad
21	9455 621 3320	Sicherring 30x1,5
100	6290 011 1800	* B&S, Vier-Takt-Motor 126T02-4164-B1, 126T02-0282
101	6001 448 1200	* Zugentlastung
102	9327 630 0120	* Zahnscheibe 5,3
103	9107 021 5002	* Schneidschraube 4,8x13 (2 - 3 Nm)
104	6290 700 2510	* Keilriemenscheibe
