Wolf-Garten Olympia E Plus 4906885 Serie A (2001) Elektromotor, Heckklappe, Holm Ersatzteile

Elektromotor, Heckklappe, Holm 4906885 Serie A (2001)

Wolf-Garten Elektromäher Olympia E Plus 4906885 Serie A (2001) Elektromotor, Heckklappe, Holm

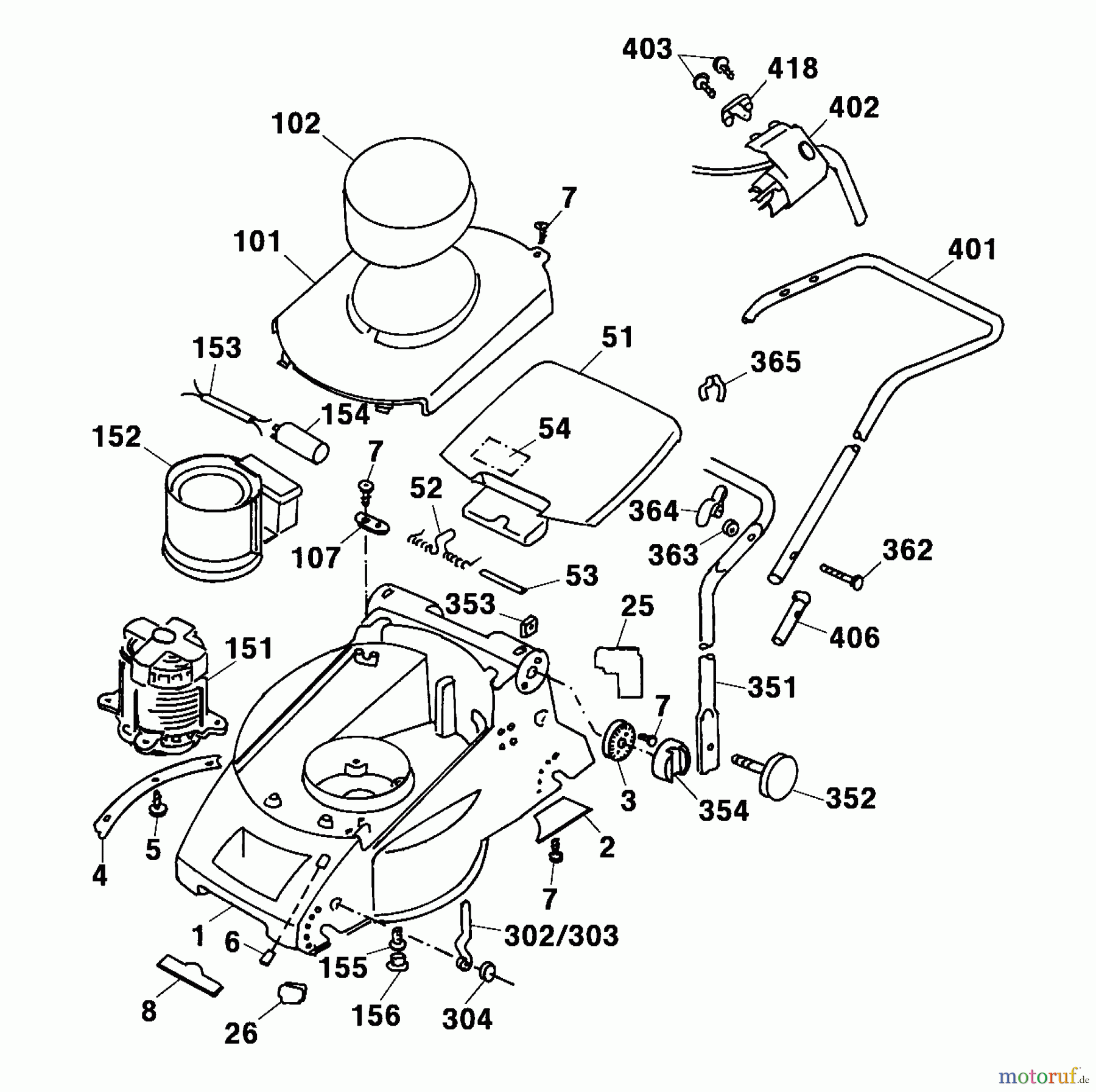

Hier finden Sie die Ersatzteilzeichnung für Wolf-Garten Elektromäher Olympia E Plus 4906885 Serie A (2001) Elektromotor, Heckklappe, Holm. Wählen Sie das benötigte Ersatzteil aus der Ersatzteilliste Ihres Wolf-Garten Gerätes aus und bestellen Sie einfach online. Viele Wolf-Garten Ersatzteile halten wir ständig in unserem Lager für Sie bereit.

BildNrArtikel NummerBezeichnung
1 4936340CHASSIS 36 ER (RAL 3000)
2 4936311Abdeckung Windkanal
3 4936125ZWISCHENRING MIT MARKIERUNG
4 4936112VERSTAERKUNG LACKIERT (RAL 30
5 0012899PT-SCHR.KA35X10-WN1443-N.ZCHN
6 4916315VERSCHLUSSDECKEL (RAL 3000)
7 0012625PT-Schraube K40x16-WN1452-TORX
8 0051115WOLF-GARTEN-MARKE (103MM)
25 4906312VERSCHLUSSPLATTE 2-RAD
26 4906313VERSCHLUSSTEIL 2-RAD
51 4906306SCHUTZKLAPPE GELB
52 4936217SCHENKELFEDER-DOPPEL
53 4932208STAB-RUND 8D
54 Wolf-Garten SICHERHEITSETIKETT ELETR.PICT0051225SICHERHEITSETIKETT ELETR.PICT
101 4906302ABDECKUNG - CHASSIS GELB
102 4936305ABDECKUNG - MOTOR
107 4557208SCHELLE
151 1141000MOTOR 1300W J2 171030055 HANNI
*** 1105100Lagerschild unten
*** 1140110SCHILD-LAG.J2 113-0023 MIT BRE
*** 1142157FEDER-BREMS J2 482.0123 / 68 0
*** 1142158Bremsglocke
152 4932307LUFTFUEHRUNG
153 Wolf-Garten KABEL-ANSCHLUSS3567214KABEL-ANSCHLUSS
154 1117040KONDENS.16µF 02 0675313224
155 0012952DG-SCHR.60X30-WN1552-TORX-N.ZE
156 4936308STOPFEN-VERSCHLUSS GPN300V112
201 4936090VI 36 N Messerbalken ./D
202 Wolf-Garten 6kt-Schr. M6x16-DIN933-10.900103666kt-Schr. M6x16-DIN933-10.9
203 00106806kt.-Schraube M 6x20
204 4936027Lüfter mit Buchse kpl.
251 4916500Laufrad D150
252 4916501Laufrad D170 schwarz
253 4936530DECKEL 170 D M.GRIFFM.
254 4936535Deckel D170 m. Nut-gelb
255 4936520DECKEL 150 D M.GRIFFM.
256 4936525Deckel D150 mit Nut
266 4930506BOLZEN
267 Wolf-Garten Druckfeder4331217Druckfeder
268 0020698Schnellbefestiger 12 B-NR.3992
269 Wolf-Garten WELLENSICHERUNG 4,80020695WELLENSICHERUNG 4,8
270 Wolf-Garten KNOPF-BETAETIGUNG4932512KNOPF-BETAETIGUNG
300 4916013ACHSE KPL.HINTEN
301 4916012ACHSE KPL.VORNE
302 4916504HOEHENANZEIGE VORNE
303 4916505HOEHENANZEIGE HINTEN
304 4932511ZEIGERFUEHRUNG (RAL 3000)
351 4906111GRIFFUNTERT.LACK.ROT (RAL 300
352 4950010HANDRAD KPL.
353 00164094kt.-Mutter
354 Wolf-Garten VERSTELLRING4950126VERSTELLRING
362 0013525HRUNDSCHR. M8X55-DIN607-4.6ZN
363 0017275HOHLSCHEIBE 8,4X14X4 ST37 GZ
364 0016717FLUEG.MUTTER M8-GELB-PA
366 4950307KABELSCHELLE
401 4912023Griffoberteil
402 4906055SCHALTER-CCS59/15M KABEL KPL.
403 Wolf-Garten PT-SCHR.KA40X22-C45-ZN-N.ZEICH0012883PT-SCHR.KA40X22-C45-ZN-N.ZEICH
406 6360125VERSCHLUSSKAPPE GELB
418 Wolf-Garten ZUGENTLASTUNG GELB,FÜR CCS594901325ZUGENTLASTUNG GELB,FÜR CCS59
500 4936066FANGKORB KPL (RAL 3000)
501 4906315VERSCHLUSSDECKEL (RAL 3000)
*** 0054151Gebrauchsanweisung
*** 4906025Polybeutel mit Gebrauchsanweisung
