Güde Werkbank GW 6/2 XL Art.Nr.: 40481 FSL40481-02 Ersatzteile
FSL40481-02 Werkbank GW 6/2 XL Art.Nr.: 40481
Gültig für folgende Seriennummern (ersten 5 Ziffern der Geräteseriennummer)
71517 73378 73634 73846 74178 74823 75440 75930 76347 76524 77272 77893 78104 80250 80992 81530 82129 82371 82717 83894 83895

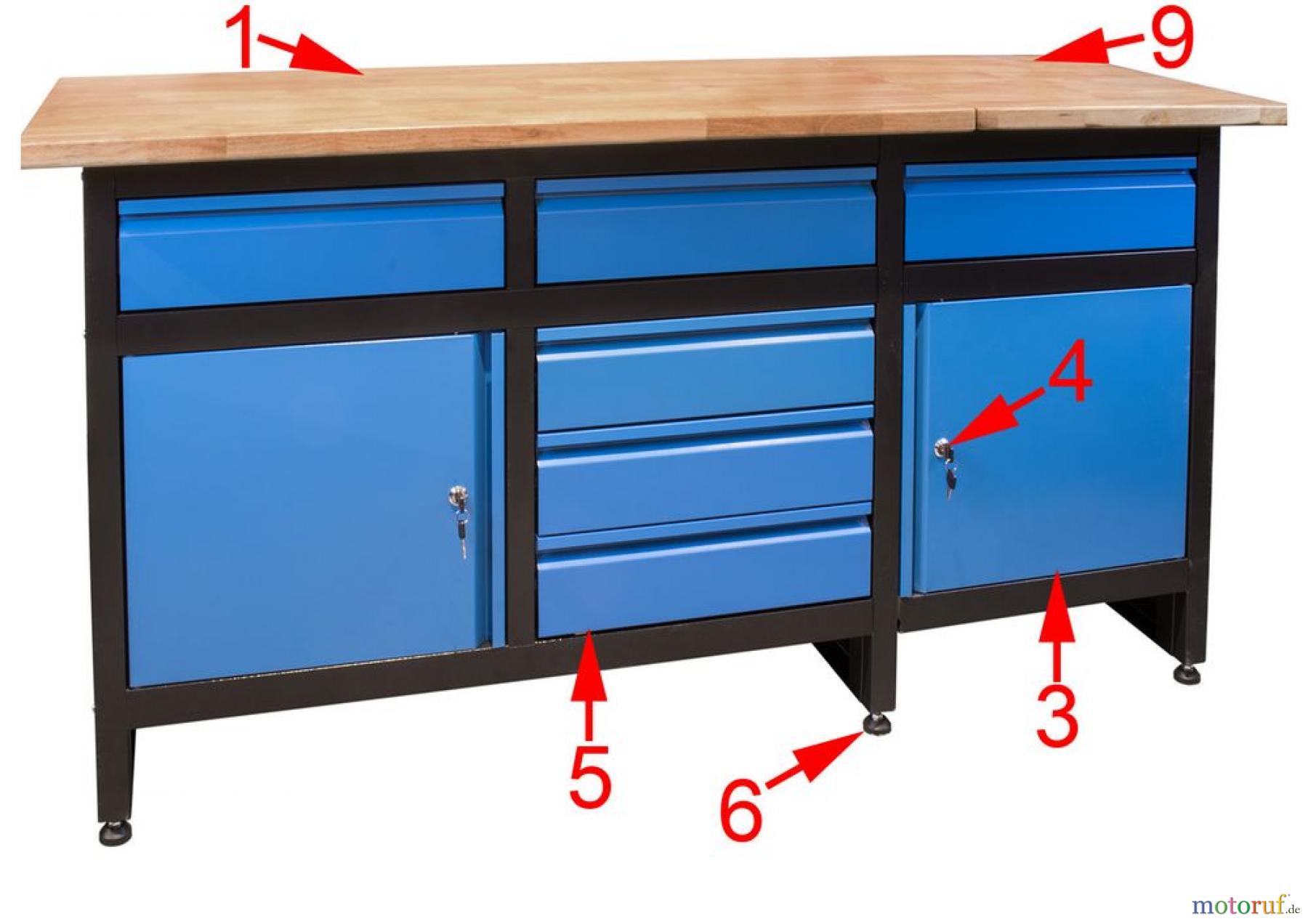

Hier finden Sie die Ersatzteilzeichnung für Güde Werkstatteinrichtung Werkbänke Werkbank GW 6/2 XL Art.Nr.: 40481 FSL40481-02 Seite 1. Wählen Sie das benötigte Ersatzteil aus der Ersatzteilliste Ihres Güde Gerätes aus und bestellen Sie einfach online. Viele Güde Ersatzteile halten wir ständig in unserem Lager für Sie bereit.
| BildNr | Artikel Nummer | Bezeichnung | |
| 1 | 40481-02001 | Holzplatte 1090x600x30mm | |
| 3 | 40470-01003 | Türe | |
| 4 | 40470-01004 | Schloss mit Schlüssel | |
| 5 | 40471-01005 | Schublade 440x400x115mm | |
| 6 | 40470-01006 | PVC Fuss | |
| 9 | 40480-02009 | Holzplatte 610x600x30mm | |
| ohne Abb. | 40470-01007 | Laufschienen Paar Schublade | |
| ohne Abb. | 40470-01011 | Kreuzschlitzschraube M6x10 | |
| ohne Abb. | 40471-01016 | Bodenblech Schublade | |
| ohne Abb. | 40480-02013 | Seitenwand Aussen links | |
| ohne Abb. | 40480-02014 | Seitenwand Aussen rechts | |
| ohne Abb. | 40480-02015 | Verbindungssatz Tischplatten | |
| ohne Abb. | 40480-02016 | Holzdübel Tischplatte Ø10x30 mm | |
| ohne Abb. | 40481-02015 | Seitenwand Innen lang | |
| ohne Abb. | 40481-02016 | Seitenwand Innen kurz | |
| ohne Abb. | 40917 | Schubladenteiler GST 440 / 400 Eco Line | |
