Stiga Baujahr 2017 TORNADO PRO 9118 XWS 2T3025681/17 - Season 2017 Steering Ersatzteile
Steering TORNADO PRO 9118 XWS 2T3025681/17 - Season 2017

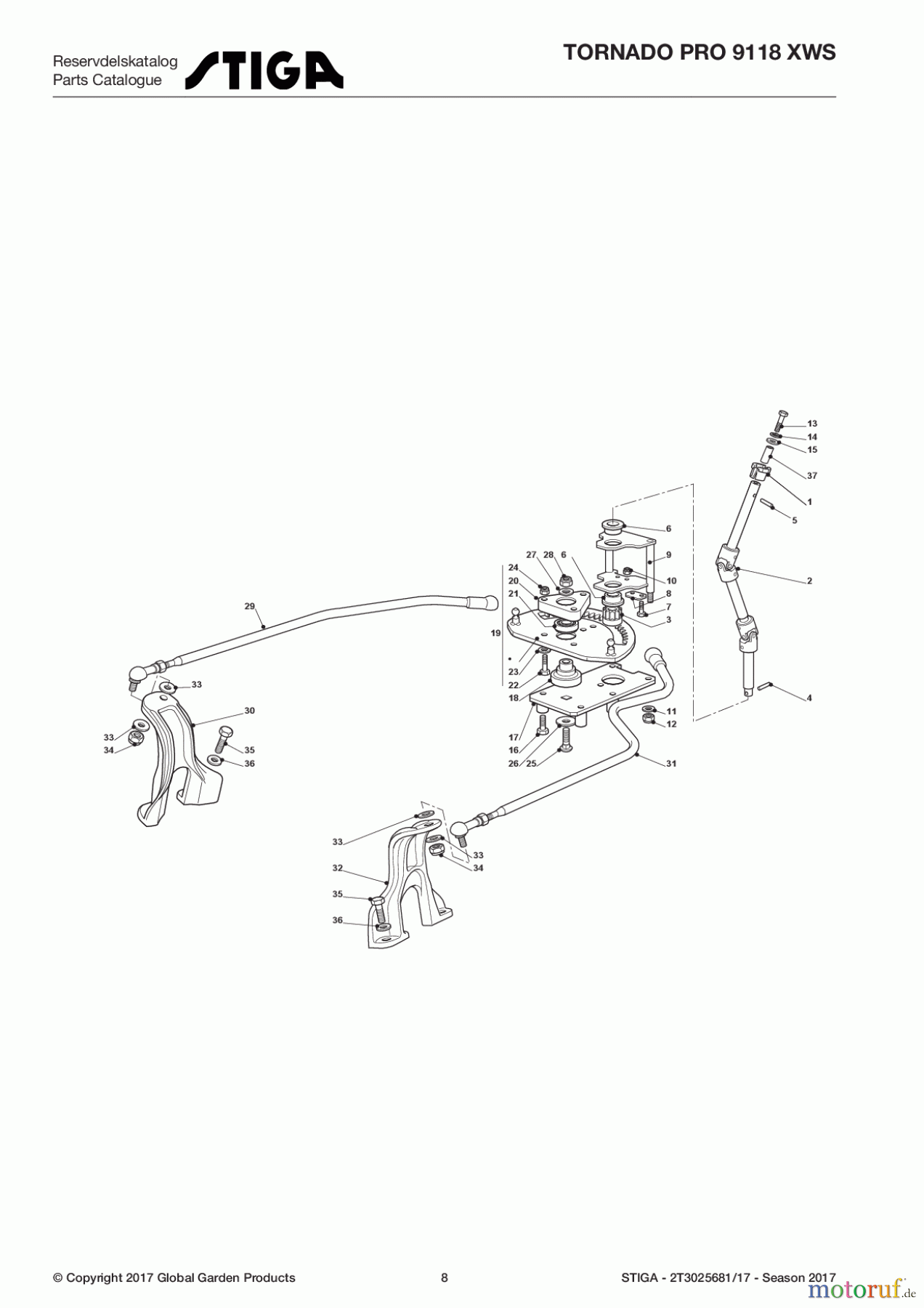

Hier finden Sie die Ersatzteilzeichnung für Stiga Aufsitzmäher Baujahr 2017 TORNADO PRO 9118 XWS 2T3025681/17 - Season 2017 Steering. Wählen Sie das benötigte Ersatzteil aus der Ersatzteilliste Ihres Stiga Gerätes aus und bestellen Sie einfach online. Viele Stiga Ersatzteile halten wir ständig in unserem Lager für Sie bereit.
| BildNr | Artikel Nummer | Bezeichnung | |
| 1 | 125034004/0 | Brass | |
| 2 | 382543053/0 | Steering Column | |
| 3 | 125570006/1 | Pinion | |
| 4 | 112645710/0 | Elastic Pin | |
| 5 | 112620250/0 | Pin | |
| 6 | 125034004/0 | Brass | |
| 7 | 112788910/0 | Screw | |
| 8 | 325487000/0 | Plate | |
| 9 | 382785209/0 | Support | |
| 10 | 112154330/0 | Nut | |
| 11 |  | 112521360/0 | Washer |
| 12 | 112156602/0 | Nut | |
| 13 | 112691800/0 | Screw | |
| 14 |  | 112583500/0 | Grower |
| 15 | 112523060/0 | Washer | |
| 16 | 112735108/1 | Screw | |
| 17 | 382785207/0 | Support | |
| 18 | 125040641/0 | Support | |
| 19 | 382735523/0 | Steering Sector | |
| 20 | 325774453/0 | Clamp | |
| 21 | 119216047/0 | Bearing | |
| 22 | 112691100/0 | Screw | |
| 23 | 112523060/0 | Washer | |
| 24 |  | 112155000/0 | Nut |
| 25 | 112819600/0 | Screw | |
| 26 | 112521395/0 | Washer | |
| 27 | 112521370/0 | Washer | |
| 28 | 112156603/0 | Nut | |
| 29 | 382000622/0 | Steering Rod | |
| 30 | 325774491/1 | Steering Wheel Bracket | |
| 31 | 382000624/0 | Steering Rod | |
| 32 | 325774493/0 | Steering Wheel Bracket | |
| 33 | 112522050/0 | Washer | |
| 34 | 112155700/0 | Nut | |
| 35 | 112760585/0 | Screw | |
| 36 | 112521370/0 | Washer | |
| 37 | 125160063/0 | Spacer | |
