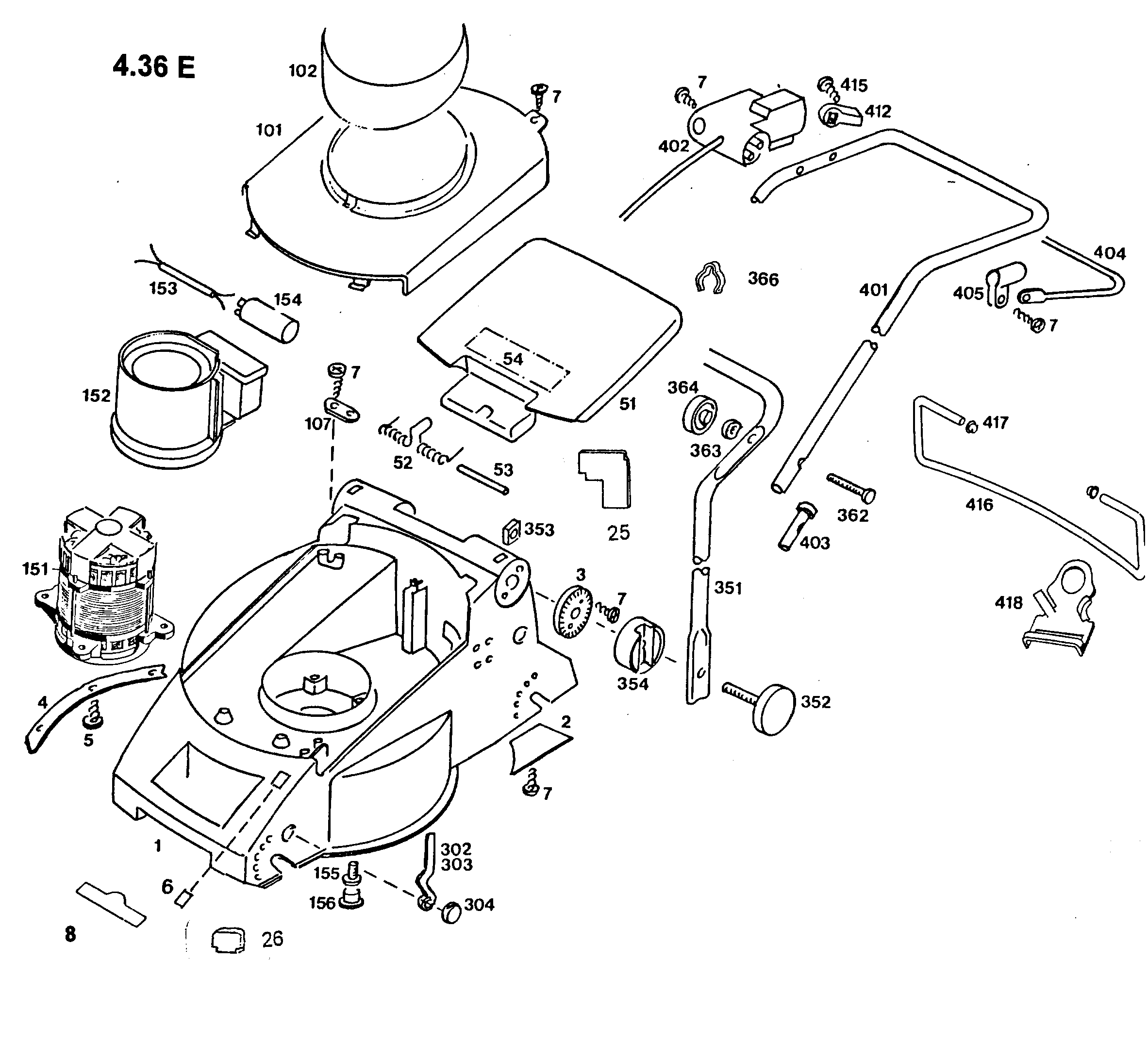

Ersatzteillisten für Wolf Mäher Elektromäher 4.36 E (4916000d-1996-2)

Pos.	Bezeichnung	Ersatzteilnummer
1	Chassis	4936 340
2	Abdeckung Windkanal	4936 310
3	Zwischenring	4936 120
4	Verstärkung	4936 112
5	Schraube	0012 899
6	Verschlußdeckel	4916 315
7	PT-Schraube	0012 625
8	WOLF-Garten Marke	0051 115
25	Verschlußplatte	4906 312
26	Verschlußteil	4906 313
51	Heckklappe	4936 303
52	Schenkelfeder	4936 217
53	Rundstab	4932 208
54	Sicherheitsetikett/Pictogramm	0051 225
101	Chassisabdeckung	4936 342
102	Motorabdeckung	4936 305
107	Schelle	4557 208
151	Motor	1141 000
****	Lagerschild unten	1105 100
****	Lagerschild oben	1140 110
****	Bremsfeder	1142 157
****	Bremsglocke	1142 158
152	Luftführung	4932 307
153	Verbindungskabel	4305 013
154	Kondensator	1117 040
155	Schraube	0012 952
156	Stopfen	4936 308
302	Höhenanzeige vorne	4916 504
303	Höhenanzeige hinten	4916 505
304	Zeigerführung	4932 511
351	Griffunterteil	4936 110
352	Handrad	4936 010
353	4kt.-Mutter	0016 409
354	Verstellring	4936 121
362	Schraube	0013 525
363	Hohlscheibe	0017 275
364	Handrad	4936 022
366	Kabelschelle	4950 307
401	Griffoberteil	4936 023
402	Schalter kpl.	4906 051
402	Schalter kpl. für CH	4906 053
403	Verschlußkappe	6340 125
404	Schaltbügel	4936 130
405	Schelle	4935 105
412	Lager	4940 105
415	Schraube	0015 652
416	Bügel	4936 105
417	Hutclips	3585 503
418	Zugentlastung	4936 323
****	Gebrauchsanweisung	0054 061
****	Polybeutel m. Gebr.anw./Werkstattverz.	4912 027
