Ersatzteillisten für Wolf Mäher Elektromäher 2.32 E (4912080b-1996-2)


Ersatzteilliste 1
Ersatzteilliste 2

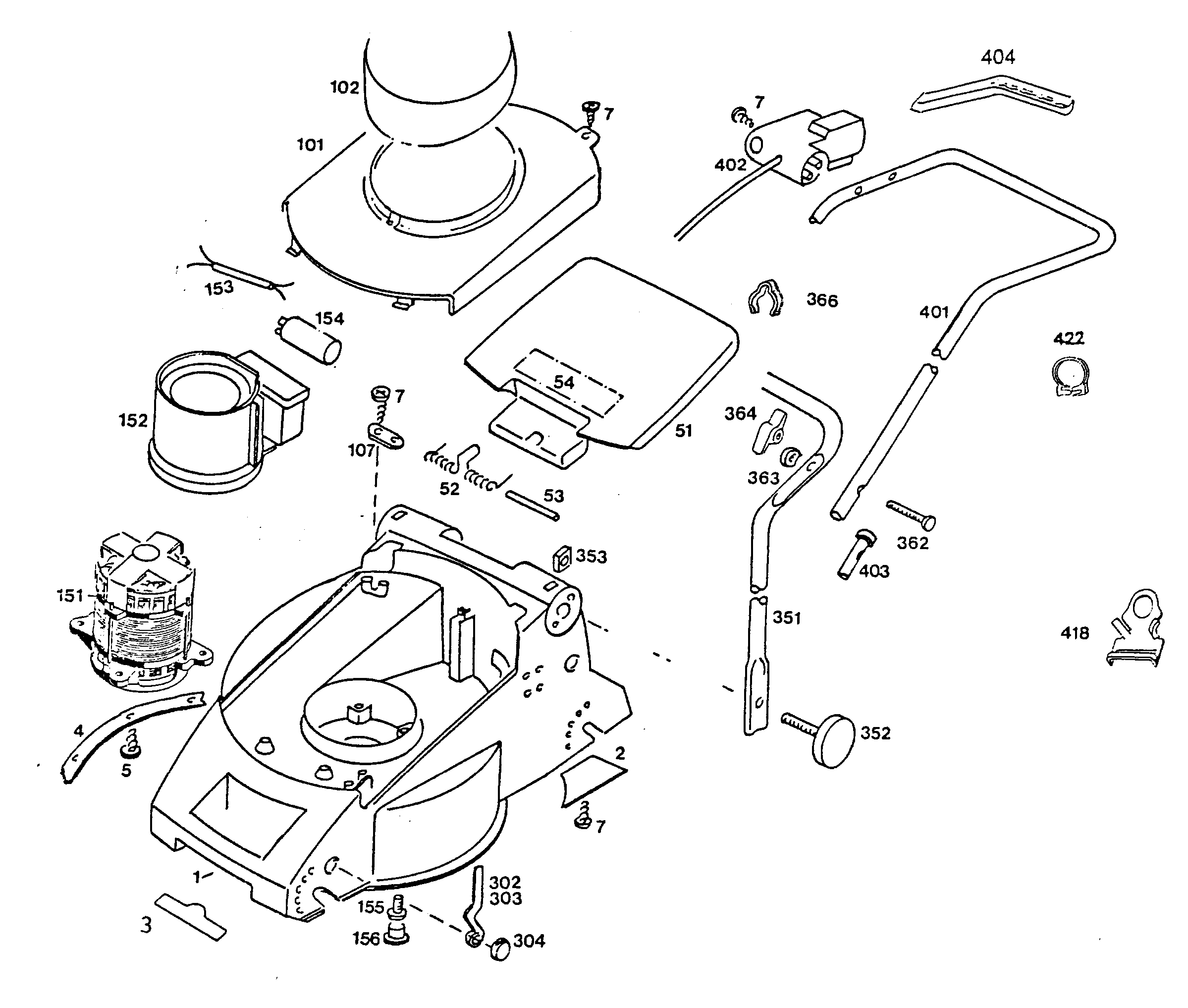

Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
1Chassis4932 340
2Abdeckung Windkanal4932 310
3WOLF-Garten Marke0051 115
4Verstärkung4932 112
5Schraube0012 899
7PT-Schraube0012 625
51Heckklappe4912 303
52Schenkelfeder4936 217
53Rundstab4932 208
54Sicherheitsetikett/Pictogramm0051 225
101Chassisabdeckung4912 302
102Motorabdeckung4936 305
107Schelle4557 208
151Motor1104 000
****Lagerschild unten1105 100
****Lagerschild oben1140 110
****Bremsfeder1142 157
****Bremsglocke1142 158
152Luftführung4932 307
153Verbindungskabel4305 013
154Kondensator1113 040
155Schraube0012 952
156Stopfen4936 308
302Höhenanzeige vorne4932 504
303Höhenanzeige hinten4932 505
304Zeigerführung4932 511
351Griffunterteil4912 110
352Handrad4936 010
3534kt.-Mutter0016 409
362Schraube0013 525
363Hohlscheibe0017 275
364Flügelmutter0016 715
366Kabelschelle4950 307
401Griffoberteil4906 023
402Schalter kpl.4906 051
402Schalter kpl. für CH4906 053
403Verschlußkappe6340 125
404Einhandgriff4932 100
418Zugentlastung4936 323
422Zugentlastungsschelle4912 304
****Gebrauchsanweisung0054 061
****Polybeutel m. Gebr.anw./Werkstattverz.4912 027
Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
201Messer4932 090
202Schraube M 6x160010 366
2036kt.-Schraube M 6x200010 680
204Lüfter kpl.4916 052
251Laufrad 0 130 mm4932 500
252Laufrad Ø 150 mm4916 500
253Deckel Ø 150 mm mit Griffmulde4936 520
254Deckel Ø 150 mm4936 521
255Deckel 0 130 mm mit Griffmulde4932 520
256Deckel 0 130 mm4932 521
266Bolzen4930 506
267Feder4331 217
268Schnellbefestiger 120020 698
269Wellensicherung0020 695
270Knopf4932 512
300Achse hinten4932 013
301Achse vorne4932 012
500Fangkorb4932 066
501Verschlußdeckel4906 315
