> Roth / TORO > Handgeräte > Schneefräsen > einstufig > S 200 > 609/38232 > 5000001 > unterer Hauptrahmen

Ersatzteillisten für Toro Roth / TORO unterer Hauptrahmen

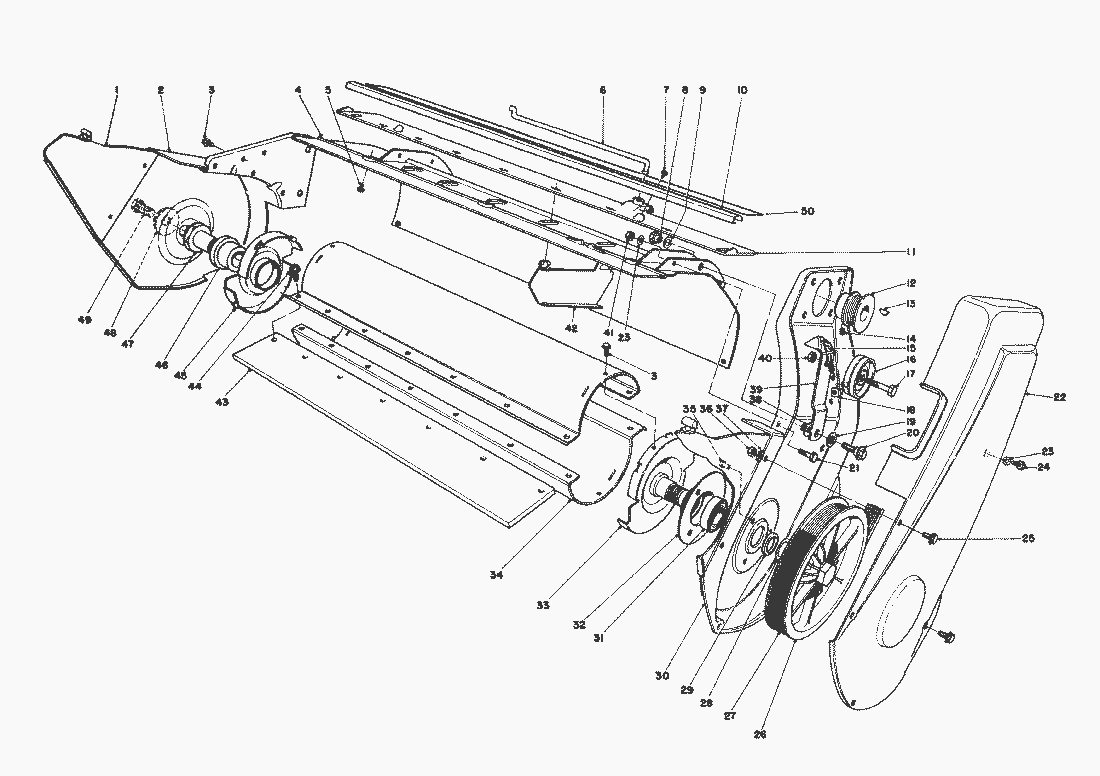

Ersatzteilliste

Pos.	Bezeichnung	Ersatzteilnummer
1	Vane-Outside	41-8130
2	Side Plate Right	39-1060
3	Schraube	12-3270
4	Housing	41-8510
5	Schraube	32144-34
6	Linkage Vane Adjustment	25-5630
7	Schraube	32104-77
8	Pivot Nut	17-7010
9	Scheibe	41-8440
10	Moulding Assembly	42-1680
11	Vane Mount	41-8480
12	Engine Pulley	25-6400
13	Keil	3257-3
14	Schraube	3245-32
15	Feder	26-9730
16	Spannrolle	25-5880
17	Schraube	323-9
18	Mutter	3290-225
19	Scheibe	25-5640
20	Bolzen	27-0410
21	SCHRAUBE	321-3
22	Drive Cover	41-8180
23	scheibe	3256-22
24	Schraube	3235-18
25	Schraube	32105-2
26	Rotor Pulley	23-7360
27	Flachriemen	25-6430
28	Scheibe	26-0970
29	Spacer	27-0100
30	Side Plate Left	33-2130
31	Kugellager	27-0070
32	Bearing Flange	26-9740
33	Drive Shaft & End Cap	27-0090
34	Paddelsegment	23-3190
35	Rivet	3292-8
36	Mutter	3296-2
37	Washer Control Pivot	5-0774
38	Scheibe	5-4460
39	Riemenspanner	26-8990
40	Mutter	3296-39
41	Mutter	32152-4
42	Vane	49-1510
43	Rotorblatt	23-3730
44	Screw	37-0370
45	Abschlusskappe Rechts	39-1070
