> Roth / TORO > Handgeräte > Schneefräsen > einstufig > S 200 > 609/38232 > 2000001 > unterer Hauptrahmen

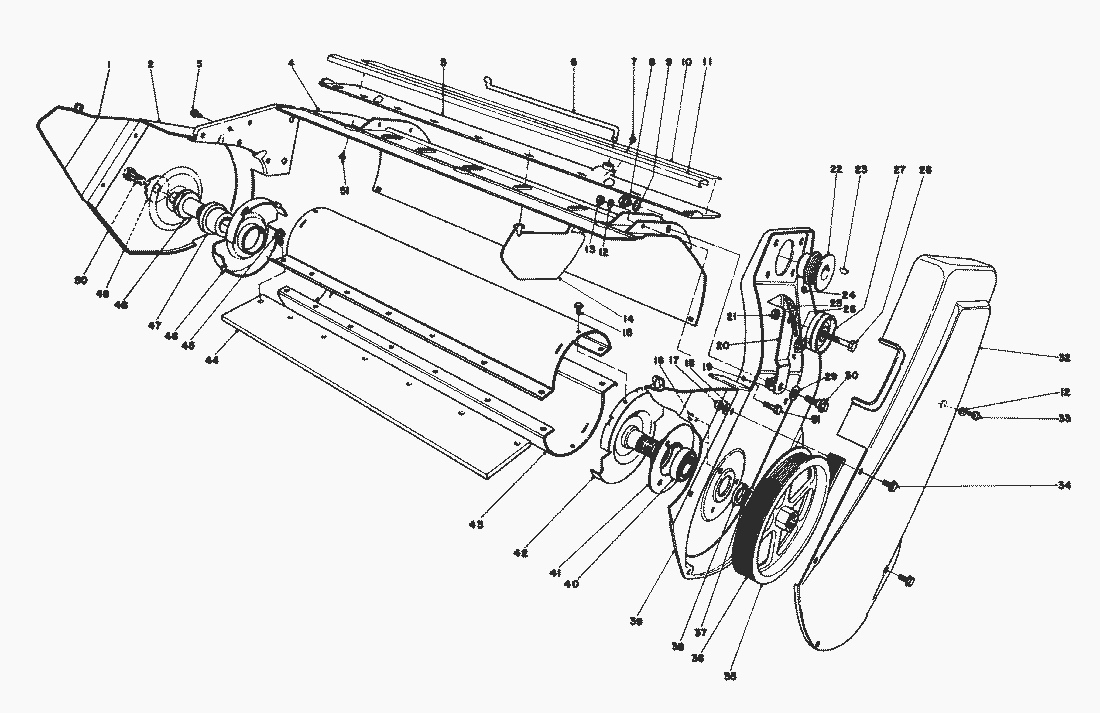

Ersatzteillisten für Toro Roth / TORO unterer Hauptrahmen

Pos.	Bezeichnung	Ersatzteilnummer
	Moulding Assy. (Incl. Ref.	41-8400

Ersatzteilliste

Pos.	Bezeichnung	Ersatzteilnummer
1	Vane-Outside	39-2380
2	Side Plate Right	39-1060
3	Schraube	12-3270
4	Housing	26-9680
5	Vane Mount	39-2490
6	Linkage Vane Adjustment	25-5630
7	Schraube	32104-77
8	Pivot Nut	17-7010
9	Scheibe	5-7570
10	Decal-Warning	43-9150
12	scheibe	3256-22
13	Mutter	32152-4
14	Vane	39-1540
15	Schraube	12-3270
16	Pop Rivet	3292-7
17	Mutter	3296-2
18	Washer Control Pivot	5-0774
19	Scheibe	5-4460
20	Riemenspanner	26-8990
21	Mutter	3296-39
22	Engine Pulley	25-6400
23	Keil	3257-3
24	Schraube	3245-32
25	Feder	26-9730
26	Mutter	3290-225
27	Spannrolle	25-5880
28	Schraube	323-9
29	Scheibe	25-5640
30	Bolzen	27-0410
31	SCHRAUBE	321-3
32	Drive Cover	29-5490
33	Schraube	3235-18
34	Schraube	32105-2
35	Rotor Pulley	23-7360
36	Flachriemen	25-6430
37	Scheibe	26-0970
38	Buechse	38-8630
39	Side Plate Left	33-2130
40	Kugellager	38-7820
41	Lagerschale	38-8620
42	Drive Shaft & End Cap	38-8610
43	Paddelsegment	23-3190
44	Rotorblatt	23-3730
45	Screw	37-0370
46	Abschlusskappe Rechts	39-1070
47	Buechse	39-0790
48	Rotorwelle	39-0830
49	Scheibe	3290-340
50	Schraube	323-41
51	Schraube	32144-34
