> Roth / TORO > Handgeräte > Schneefräsen > zweistufig > 824 PowerShift > 628/38543 > 210000001 > unterer Antrieb

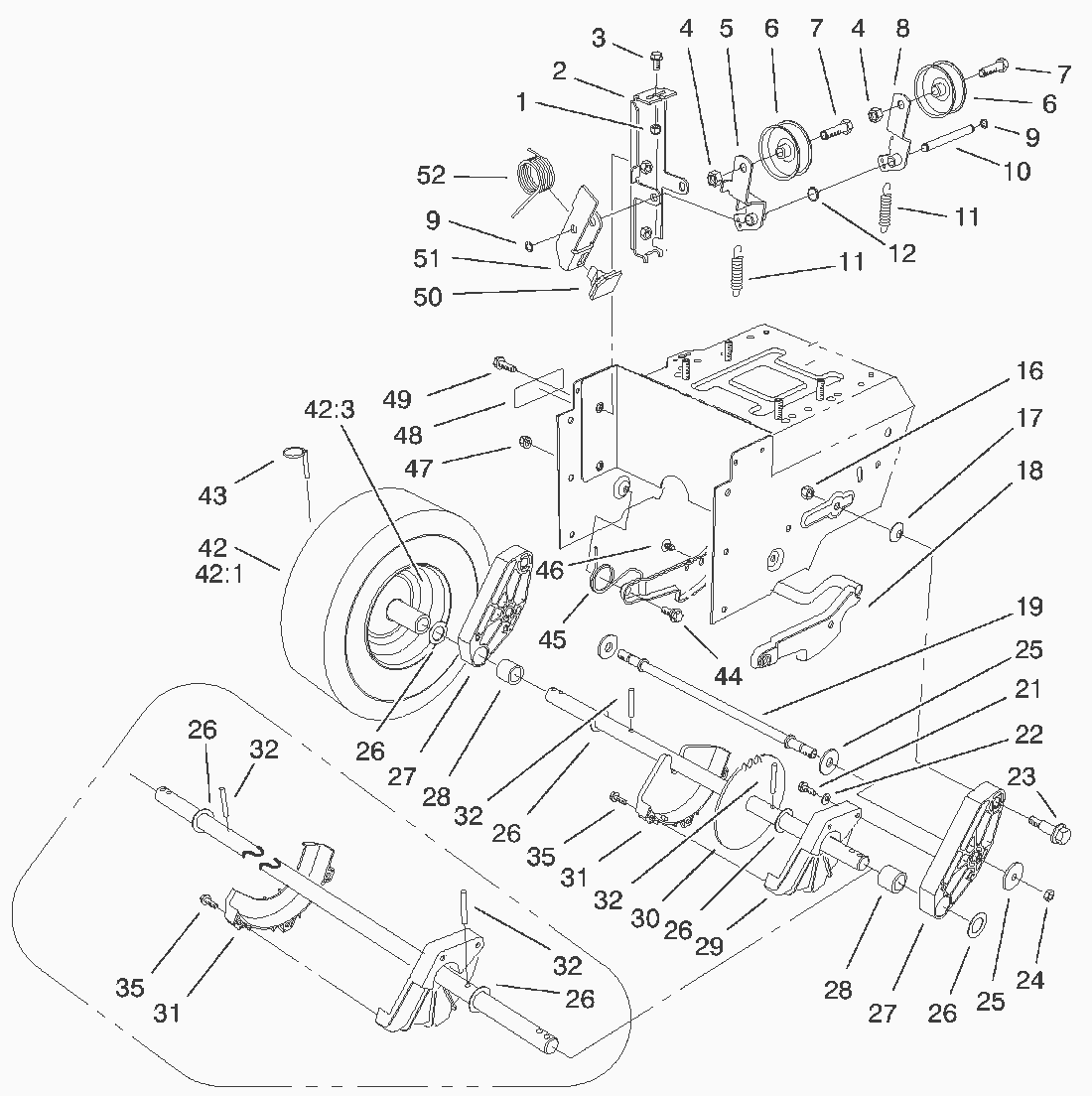

Ersatzteillisten für Toro Roth / TORO unterer Antrieb




Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
1MUTTER3296-42
2Halter63-2850
3Schraube3234-13
4Mutter3296-59
5Keilriemenspanner93-8046
6Riemenscheibe3-4244
7Schraube323-7
8Keilriemenspanner93-8045
9Sicherung32120-46
10Stift62-0970
11Feder63-2870
12Scheibe3256-38
16Mutter3296-39
17Washer-Belleville3290-461
18Hebel62-0470-03
19Gestaenge66-7720
21Schraube32144-4
22Washer-Plain3256-1
23Bolzen62-1330
24Mutter3296-23
25Scheibe63-3340
26Scheibe252-80
27Haltearm66-7740
28Buechse63-2250
29Kettenschutz62-1010
30Achse Mit Zahnrad63-2111
31Kettenschutz62-1000
32Stift32121-9
35Schraube94-4496
42
421Reifen231-120
422Schlauch 14x4.00-6232-46
423Felge241-128
43Stift3290-243
44Schraube5-2490
45Feder63-2740
46Verbinder3290-476
47Mutter3296-47
49Schraube3234-7
50Bremsbelag66-8060
51Bremsarm63-2810
52Feder63-2880
