> Roth / TORO > Handgeräte > Schneefräsen > einstufig > CR 1000 > 603/38195 > 39000001 > Motor & Rahmen

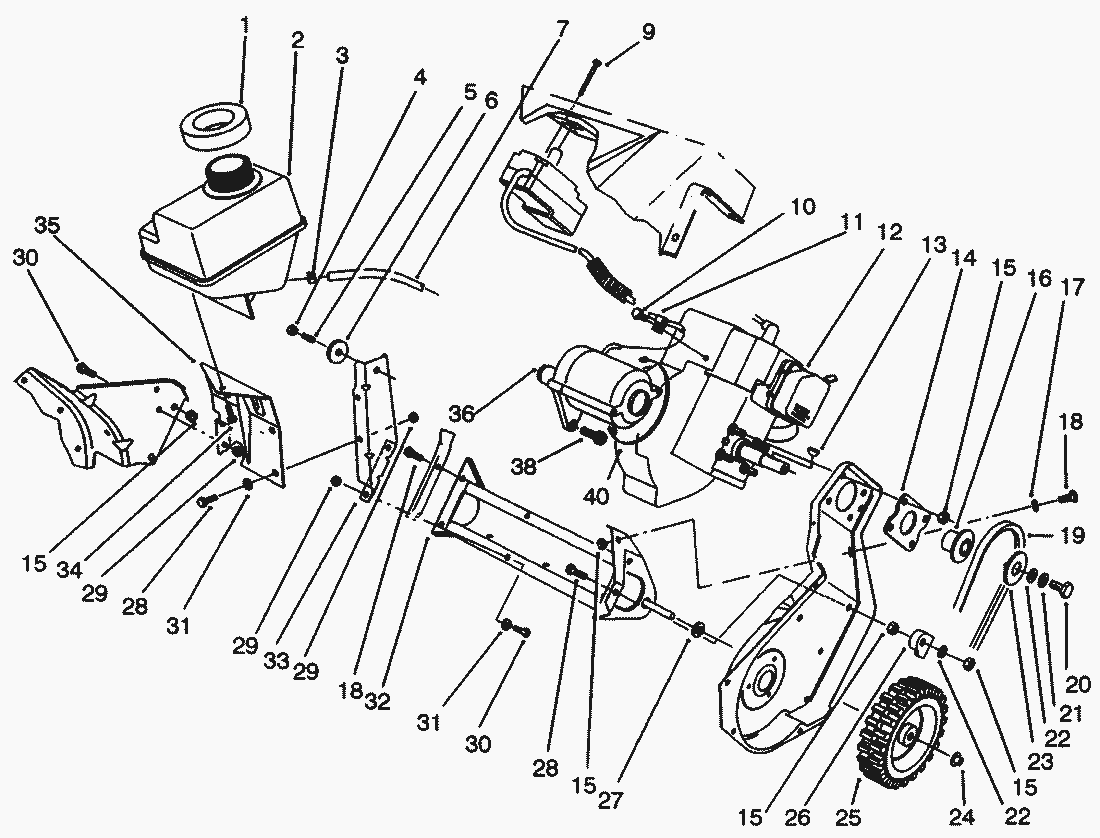

Ersatzteillisten für Toro Roth / TORO Motor & Rahmen




Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
1Dichtung55-9310
2Tank-Fuel71-5020
3Clamp2412-86
4Mutter3296-16
5Stud38-8710
6Scheibe71-5320
7Hose-Fuel49-2482
9Thread Forming Screw32144-27
10Schraube32144-10
11Seillklemme2412-91
12
13Keil3257-3
14Plate-Engine71-5290
15MUTTER3296-29
16Hub-Sheave71-5050
17Scheibe3256-23
18Schraube322-3
19Keilriemen71-5381
20Screw-Locking Hex. Hd.3235-6
21Tellerscheibe3290-456
22Scheibe3256-71
23Cap-Sheave71-5060
24Sicherungskappe3290-320
25Rad23-3250
26Seilfuehrung84-5610
27Scheibe71-5440
28Schraube321-5
29MUTTER3296-42
30Schraube321-4
31scheibe3256-22
32Frame Assembly71-5200
33Support-Engine71-5210
34Schraube32144-53
35Bracket-Fuel Tank71-5220
36Starter Switch Assembly77-0401
38Schraube80-0700
40Strap-Motor (Model No. 38175 Only)250-7
