> Roth / TORO > Handgeräte > Sauger/Bläser > 4-Takt > 911/62923 > 9000001 > Motor & Basis (Modell 62923)

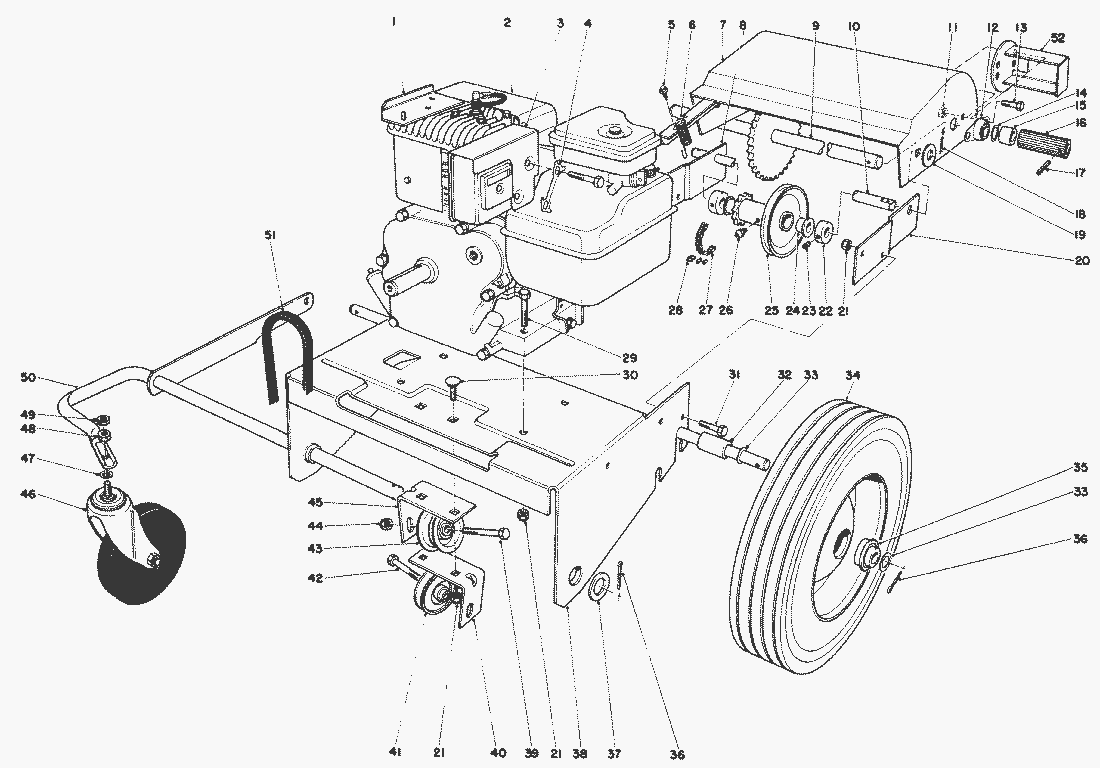

Ersatzteillisten für Toro Roth / TORO Motor & Basis (Modell 62923)

Ersatzteilliste

Pos.	Bezeichnung	Ersatzteilnummer
1	Halter	20-5540
2	Engine	221-500
3	Heat Shield	25-8080
4	Lock Strip	25-8070
5	Schraube	32140-32
6	Feder	23-3520
7	Abdeckung	20-6040
8	Bracket Mounting R.H.	20-6580
9	Zwischenwelle	20-7270
10	Welle	20-5870
11	MUTTER	3296-29
12	Flanschlager	256-236
13	Schraube	322-2
14	Scheibe	7-3590
15	Buechse	20-5460
16	Antriebsrolle	20-5960
17	Stift	32121-4
18	Stift	3272-7
19	Scheibe	3256-26
20	Bracket Mounting L.H.	20-5970
21	Mutter	32152-1
22	Stellring	20-5950
23	Schraube	3245-1
24	Buechse	256-105
25	Riemenscheibe	20-6000
26	Schmiernippel	302-5
27	Kette	3-3434
28	Kettenschloss	2710-31
29	Schraube	322-7
30	Schraube	3230-16
31	Schraube	322-4
32	Buechse	20-5410
33	Scheibe	7-3590
34	Rad	20-6100
35	Kugellager	251-258
36	Splint	3272-17
37	Scheibe	3256-29
38	Engine Plate	20-5560
39	Schraube	323-10
40	Idler Mounting Bracket L.H.	20-8690
41	Riemenscheibe	12-5820
42	Schraube	323-19
43	Riemenscheibe	12-6700
44	Locknut	32152-2
45	Idler Mounting Bracket R.H.	20-8680
46	Rad Kpl. M.Gabel	23-3320
47	Federring	3254-4
48	Mutter	3217-9
49	Mutter	32152-3
50	Front Wheel Support	23-3280
51	Keilriemen	20-5990
52	Guard	37-9210
	Loose Parts Bag	28-5870
