Ersatzteillisten für Toro Roth / TORO Motor GTS 150

Ersatzteilliste 1

Ersatzteilliste 2

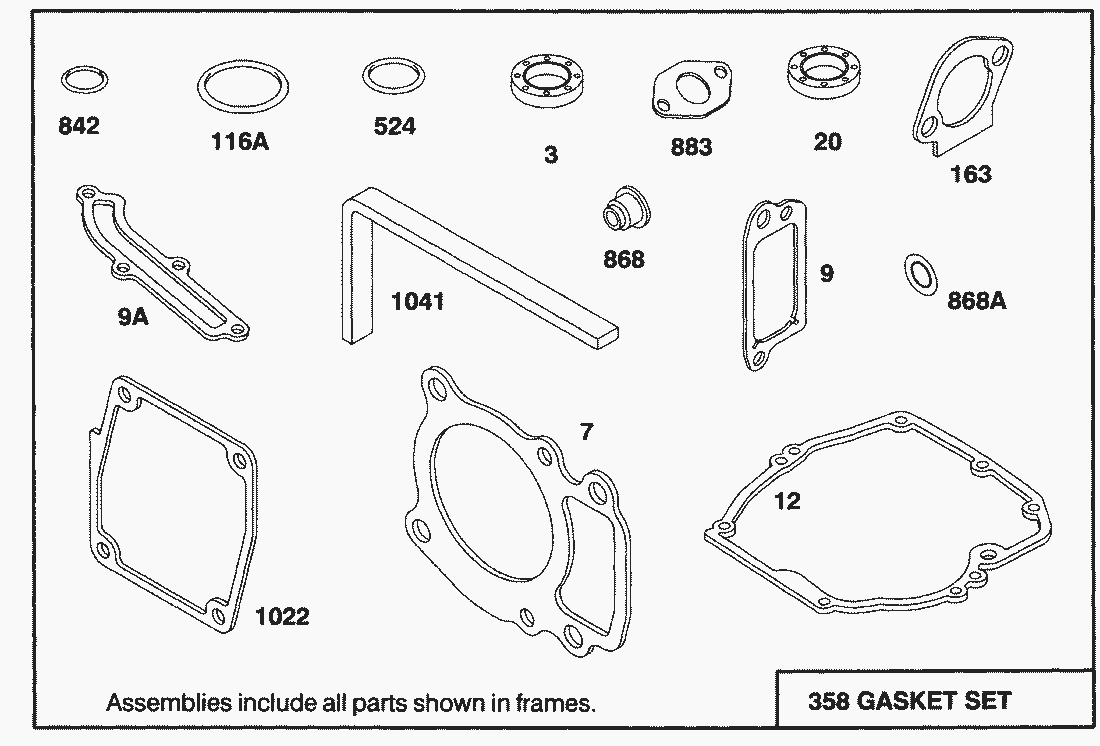

Ersatzteilliste

Pos.	Bezeichnung	Ersatzteilnummer
3	Seal-Oil	77-9060
7	Zylinderkopfdichtung	77-7740
9	Dichtung	77-9250
9	Dichtung	77-7410
12	Oelwannendichtung	77-7550
20	Simmerring	77-7570
116	Dichtung	77-7660
163	Dichtung	77-7960
524	O-Ring	77-7270
842	O.Ring	77-7300
868	Seal Assy.-Valve	77-7890
868	Gasket-Valve	77-7900
883	Auspuffdichtung	77-7760
1022	Dichtung	77-7320
1041	Dichtung	77-8590

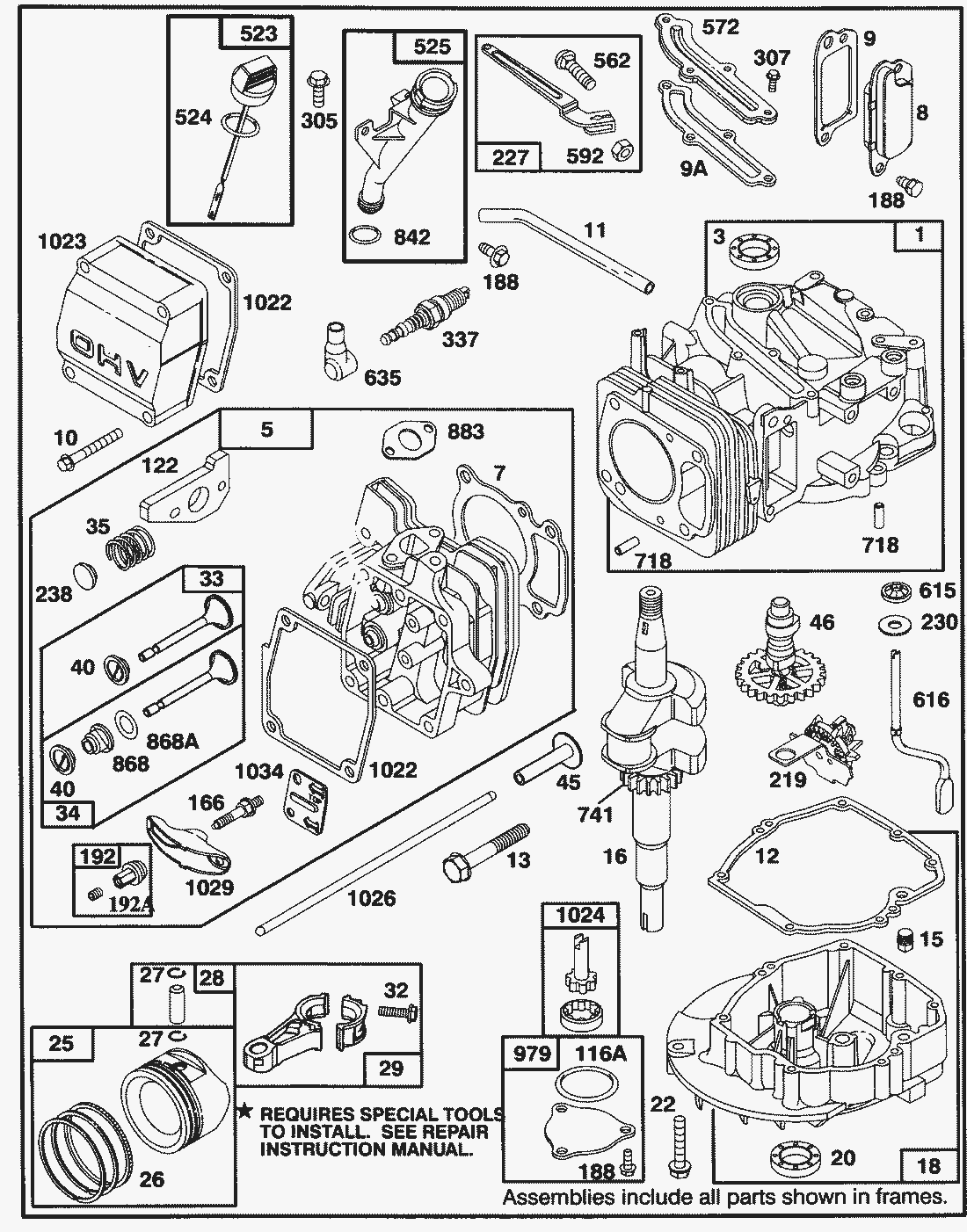

Ersatzteilliste

Pos.	Bezeichnung	Ersatzteilnummer
1	Zylinder	77-7590
5	Zylinderkopf Komplett	77-7730
8	Entlueftungsventil	77-9260
10	Schraube	77-7360
11	Entlueftungsschlauch	77-7350
13	Schraube	77-7630
15	Oelablasstopfen	77-9240
16	Kurbelwelle	77-7510
18	Oelwanne	77-7560
22	Schraube	77-9070
25	Kolben	77-7690
26	Kolbenringsatz	77-7700
27	Kolbensicherung	77-7710
28	Pin-Piston (Std)	77-7720
29	Pleuel	77-7670
32	Screw-Connecting Rod	77-7680
33	Auslassventil	77-7860
34	Einlassventil	77-7880
35	Ventilfeder	77-7810
40	Ventilteller	77-7870
45	Ventilstoessel	77-7610
46	Nockenwelle	77-7490
122	Adapter	77-7820
166	Stehbolzen	77-7780
188	Schraube	77-7450
192	Nut-Hex Special	77-7910
192	Screw-Set	77-9090
219	Reglerzahnrad	77-7500
227	Reglerhebel	77-7370
230	Scheibe	77-7470
238	Ventilkappe	77-7800
305	Schraube	77-8310
307	Schraube	77-7420
337	Zuendkerze	77-7330
523	Oelmesstab	77-7260
525	Rohr Fuer Oelmesstab	77-7290
562	Schraube	77-7380
572	Baffle-Cylinder	77-7400
592	Mutter	77-7390
615	Sicherungsscheibe	77-7480
616	Reglerhebel	77-7460
635	Kerzenstecker	77-7340
718	Dowel-Sleeve	77-7600
741	Zahnrad	77-7530
979	Deckel	77-7650
1023	Cover-Valve	77-7060
1024	Oelpumpe	77-7640
1026	Stoesselstange	77-7620
1029	Kipphebel	77-7790
1034	Guide-Push Rod	77-7770
	Shortblock	77-9280
