> Roth / TORO > Handgeräte > Schneefräsen > zweistufig > 1132 PowerShift > 630/38566 > 3900001 > Motor B&S Modelle 252416-0756-01 & 252416-0757-01

Ersatzteillisten für Toro Roth / TORO Motor B&S Modelle 252416-0756-01 & 252416-0757-01


Ersatzteilliste 1
Ersatzteilliste 2
Ersatzteilliste 3
Ersatzteilliste 4
Ersatzteilliste 5
Ersatzteilliste 6
Ersatzteilliste 7


Pos.BezeichnungErsatzteilnummer
Piston Assembly-.020 O.S. 21 1_366010 1 38160 Piston Assembly-.020 O.S.391288
Ring Set-Piston-.020 O.S. 25 1_366010 1 38160 Ring Set-Piston-.020 O.S.391782
Piston Assembly-.010 O.S. 20 1_366010 1 38160 Piston Assembly-.010 O.S.391287
Screw-Machine, Fil. Hd.-8-32 x 5/8 98 63 1_366014 1 38160 Screw-Machine, Fil. Hd.-8-32 x 5/891920
Ring Set-Piston-.030 O.S. 26 1_366010 1 38160 Ring Set-Piston-.030 O.S.391783
Rope-Rewind Starter (63 long) 58 8 1_366012 1 38160 Rope-Rewind Starter (63 long)66884
Gasket-Crankcase Cover (.005 Thick Model 38580 Only) 9 4948a014 1 38580 Gasket-Crankcase Cover (.005 Thick Model 38580 O272219
Gasket-Crankcase Cover, 1/64 thick 12 8 3282a010 1 38580 Gasket-Crankcase Cover, 1/64 thick271704
Screw-Crankcase Cover Mounting (2-1/8 long) 22 18 1_366010 1 38160 Screw-Crankcase Cover Mounting (2-1/8 long)93764
Pin Assembly-Piston-.005 O.S. 29 1_366010 1 38160 Pin Assembly-Piston-.005 O.S.391286

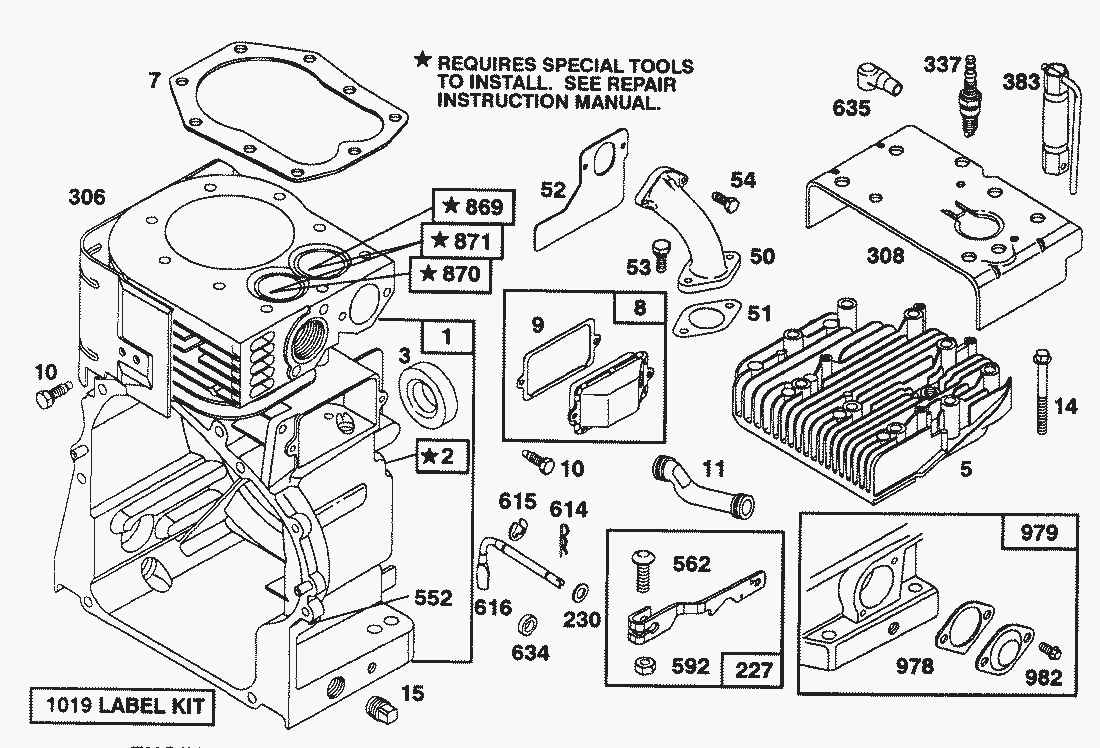

Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
1Cylinder Assembly396209
2Sieb399265
3Seal-Oil391086
5Head-Cylinder212917
7Gasket-Cylinder Head271866
8Entluefter495736
9Dichtung t27803
10Schraube94621
11Entlueftungsschlauch280112
14Screw-Cylinder Head(3 long) 14 11 1_366010 1 38160 Screw-Cylinder Head(3 long)93723
15Plug-Oil Drain94239
50Elbow-Intake490051
51Gasket-Carburetor Mtg.270267
52Gasket-Intake Elbow Mtg.270872
53Screw-Carburetor Mounting Sem93415
54Screw-Intake Elbow Mounting Sem93208
227Reglerhebel396775
230Scheibe94742
306Shield-Cylinder224542
308Cover-Cylinder Head222306
337Zuendkerze802592
383Wrench-Spark Plug89838
552Bushing-Governor Crank231598
562Bolzen92613
592Mutter231082
614Splint93306
615Halter93307
616Crank-Governor231057
634Dichtring491323
635Elbow-Spark Plug66538
869Einlassventil261463
870Seat-Exhaust Valve (Std.)213316
871Ventilfuehrung231218
978Gasket-Oil Switch271736
979Cover-OIL GARDê Hole398194
982Cover Screw-Oil GARDê94139
1019Decal (Label) Kit491195

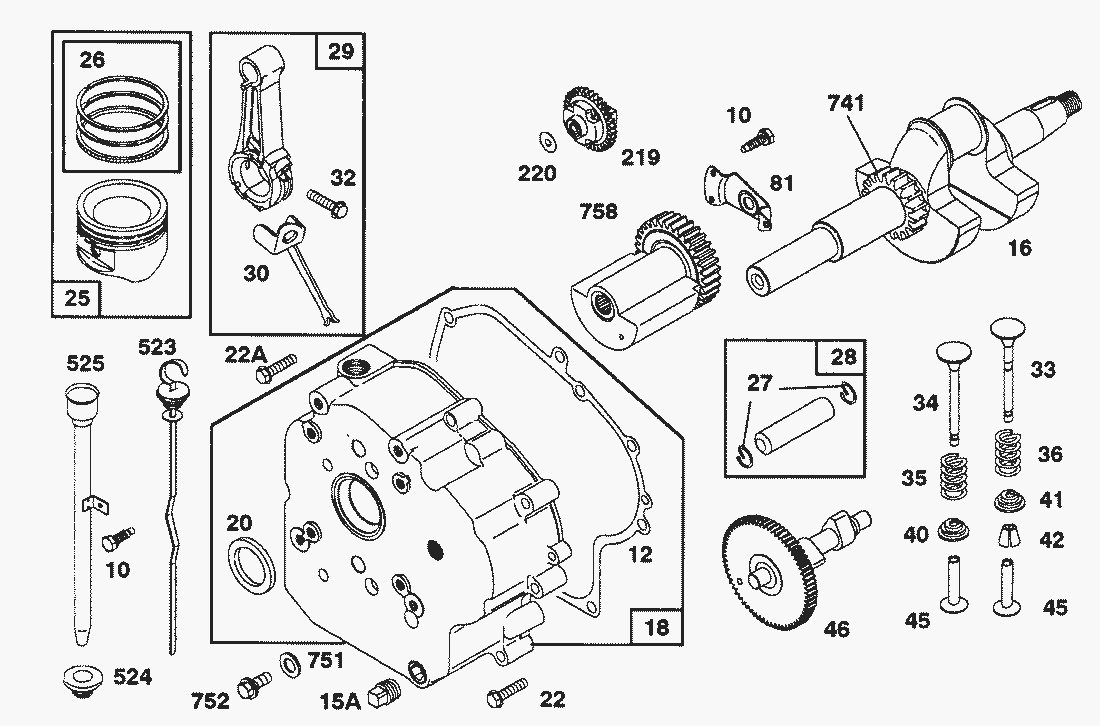

Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
Dichtung272220
15Plug-Hex. Socket93418
16Crankshaft Note: To Replace Gear Key, Order Part No. 94196.399723
18Oelwanne492661
20Seal-Oil291675
22Schraube93585
25Kolben391285
Kolben 0.30391289
26Ringsatz391780
Kolbenringsatz 010391781
27Kolbenbolzensicherung260924
28Kolbenbolzen299691
29Pleuelstange490348
30Dipper-Connecting Rod222329
32Screw-Connecting Rod94671
33Auslassventil261185
34Einlassventil261462
35Ventilfeder65906
36Spring-Exhaust Valve26828
40Retainer-Intake Valve221596
41Drehkappe292260
42Retainer-Exhaust Valve Rotocoil93630
45Ventilstoessel262248
46Nockenwelle212897
219Reglerzahnrad494845
220Scheibe221551
523Oelmess-Stab490665
524Seal-Filler Tube68838
525Tube-Oil Filler392283
741Gear-Timing262135
751Washer-Flat22355
752Screw-Plug93554
758Counterweight and Bearing Assembly491787

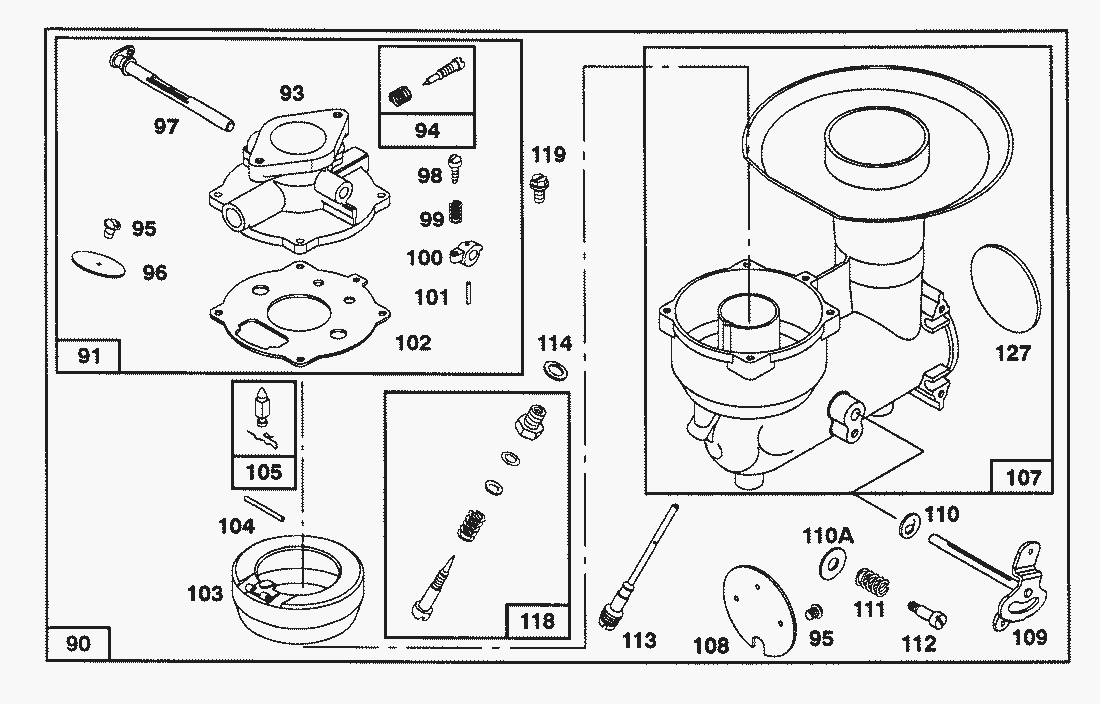

Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
90Vergaser399252
91Vergaseroberteil391833
93Bushing-Throttle Shaft23108
94Schraube292681
95Schraube93499
96Valve-Throttle221939
97Shaft and Lever-Throttle391596
99Feder26157
100Stop-Throttle212904
101Stift93043
102Gasket-Carburetor Body270268
103Float-Carburetor298514
104Pin-Float Hinge230896
105Schwimmerventil394681
107Body Assembly-Lower Carburetor391829
108Starterklappe223781
109Starterwelle391884
110Washer-Choke Lever62899
110Scheibe222712
111Druckfeder26155
112Schraube23123
113Duese394730
114Gasket-Nozzle68667
118Valve-Needle99525
119Screw94152
127Plug-Welch221747

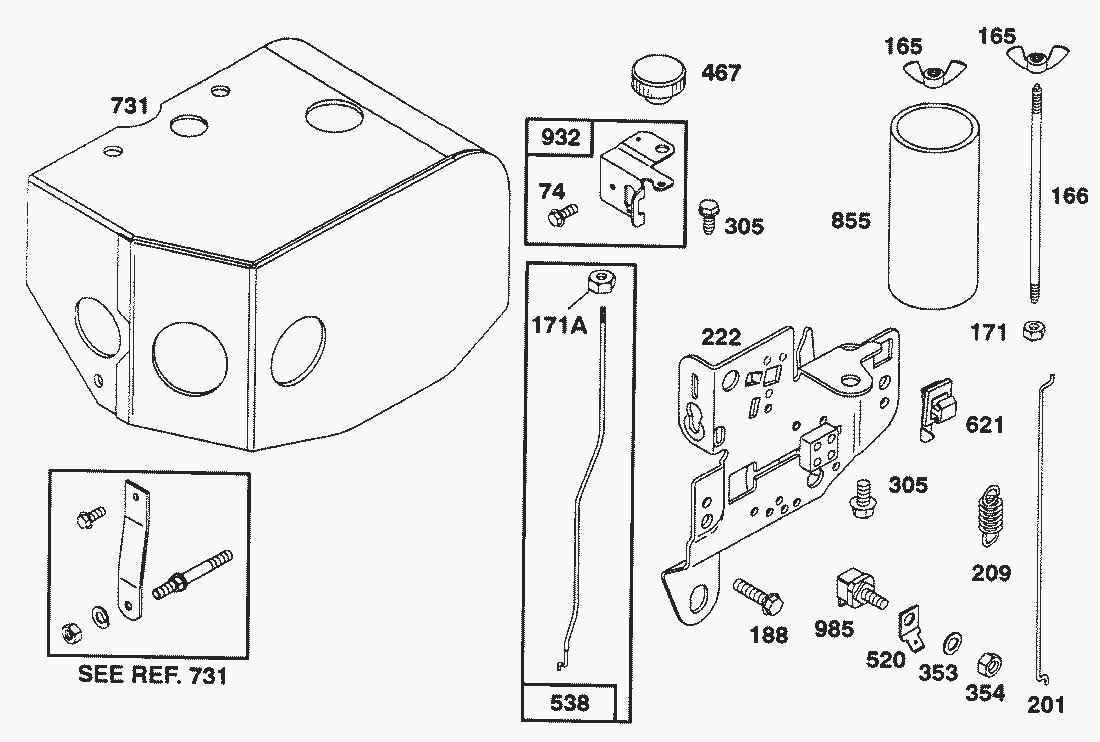

Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
74Schraube93042
165Fluegelmutter94289
166Stud-Air Cleaner231007
171Mutter92129
171Nut, Hex90356
188Screw-Sem93535
201Gestaenge261236
209Spring, Governor260695
222Kontrollplatte399152
305Screw-Blower Housing Mtg94608
353Federring92791
354Nut-Hex.-8-3290576
467Knopf391908
520Stecker93722
538Gestaenge396085
621Switch-Stop396847
731Hood-Snow Uses:490173
855Stack-Carburetor Uses: 222726 Strap231145
932Gestaengefuehrung396084
985Insulator Assembly398525

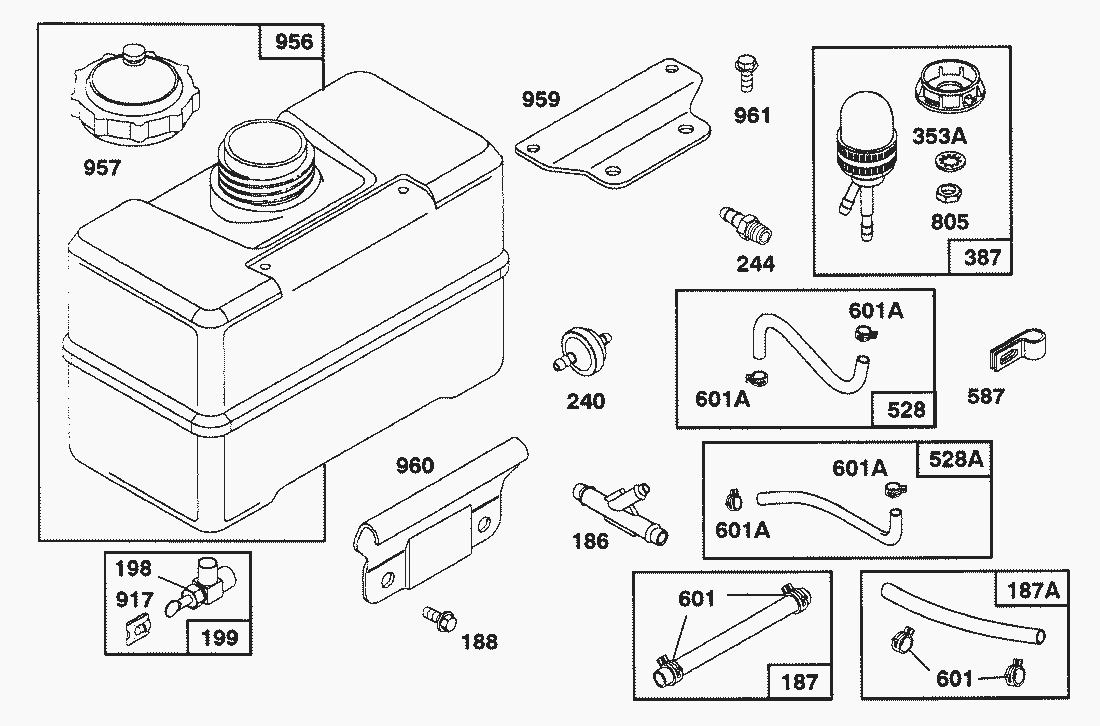

Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
186Schlauchfitting280727
187Benzinleitung296004
187Benzinleitung393815
198Valve-Fuel Shut-Off293934
199Benzinhahn399949
240Filter-Fuel298090
244Connector-Fuel Pipe230318
353Washer-Lock94281
387Primer399255
528Primerschlauch399256
528Schlauch399254
587Clamp-Cable220162
601Klammer93053
805Nut-Primer Retaining94189
917Ventil223271
956Benzintank493337
957Cap-Fuel Tank397975
959Bracket-Fuel Tank (Upper)223754
960Bracket-Fuel Tank (Lower)223755
961Screw-Tank Mounting94095
Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
55Housing-Rewind Starter398099
56Seilscheibe295871
57Starterfeder top490179
60Startergriff398101
63Feder260414
64Adapter-Ratchet Spring230543
65Schraube94128
66Starterkupplung top399671
67Kupplungsgehaeuse394897
68Kugel63770
70Ratchet-Rewind Starter Clutch298799
71Scheibe394506
75Washer-Spring224061
76Scheibe68238
231Screw-Sem94238
373Nut-Hex.92987
608Ruecklaufstarter397982
655Anchor-Spring222598
682Shield-Starter Clutch211516
1016Distanzstueck490817

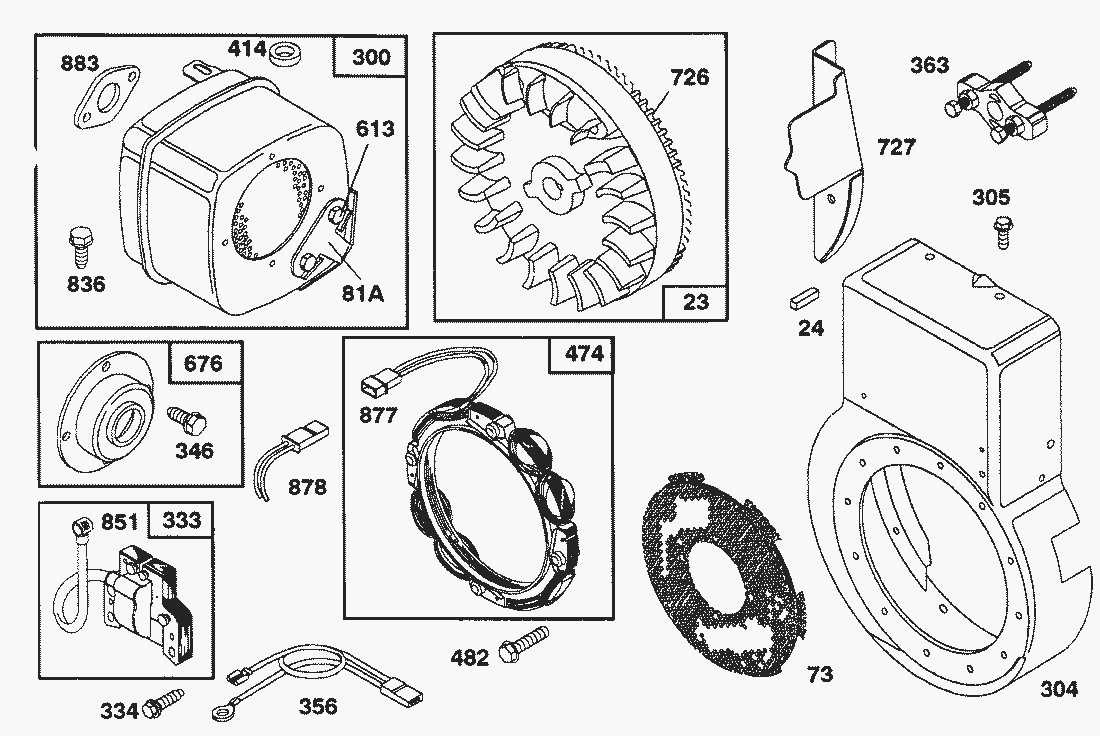

Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
23Flywheel and Ring Gear Assy.-Magneto391988
24Key-Flywheel222698
81Lock-Screw223016
300Auspuff491626
304Housing-Blower (Model No. 38566 only)490446
333Zuendspule398811
334Screw-Armature Mounting94731
346Schraube93705
356Wire-Ground398874
363Puller-Flywheel(Optional Accessory)19203
414Distanzbuechse231109
474Stator-Alternator (Dual Circuit)393474
Stator-Alternator391595
428Screw-Sem93621
613Schraube93927
676Ausweisblech396903
726Gear-Flywheel Ring (Includes Mounting Parts)392134
727Cover-Starter Gear Uses: 93712 Screw 93713 Lockwasher Used to Mount Guard223597
836Screw92747
851Terminal-Ignition Cable221798
877Diode393456
878Alternator Harness Assy. (Dual Circuit)393362
883Gasket-Exhaust270917
121Vergaser Rep.-Satz394989
358Gasket Set391834
