> Roth / TORO > Handgeräte > Schneefräsen > zweistufig > 1132 > 610/38160 > 7000001 > Motor B&S Modell-Nr. 252416-0735-01 (Fortsetzung)

Ersatzteillisten für Toro Roth / TORO Motor B&S Modell-Nr. 252416-0735-01 (Fortsetzung)


Ersatzteilliste 1
Ersatzteilliste 2


Pos.BezeichnungErsatzteilnummer
Rope-Rewind Starter (63 long) 58 8 1_366012 1 38160 Rope-Rewind Starter (63 long)66884
Clamp-Hose (For 1/4 O. D. Hose) 601 87 2_942018 1 38160 Clamp-Hose (For 1/4 O. D. Hose)94171

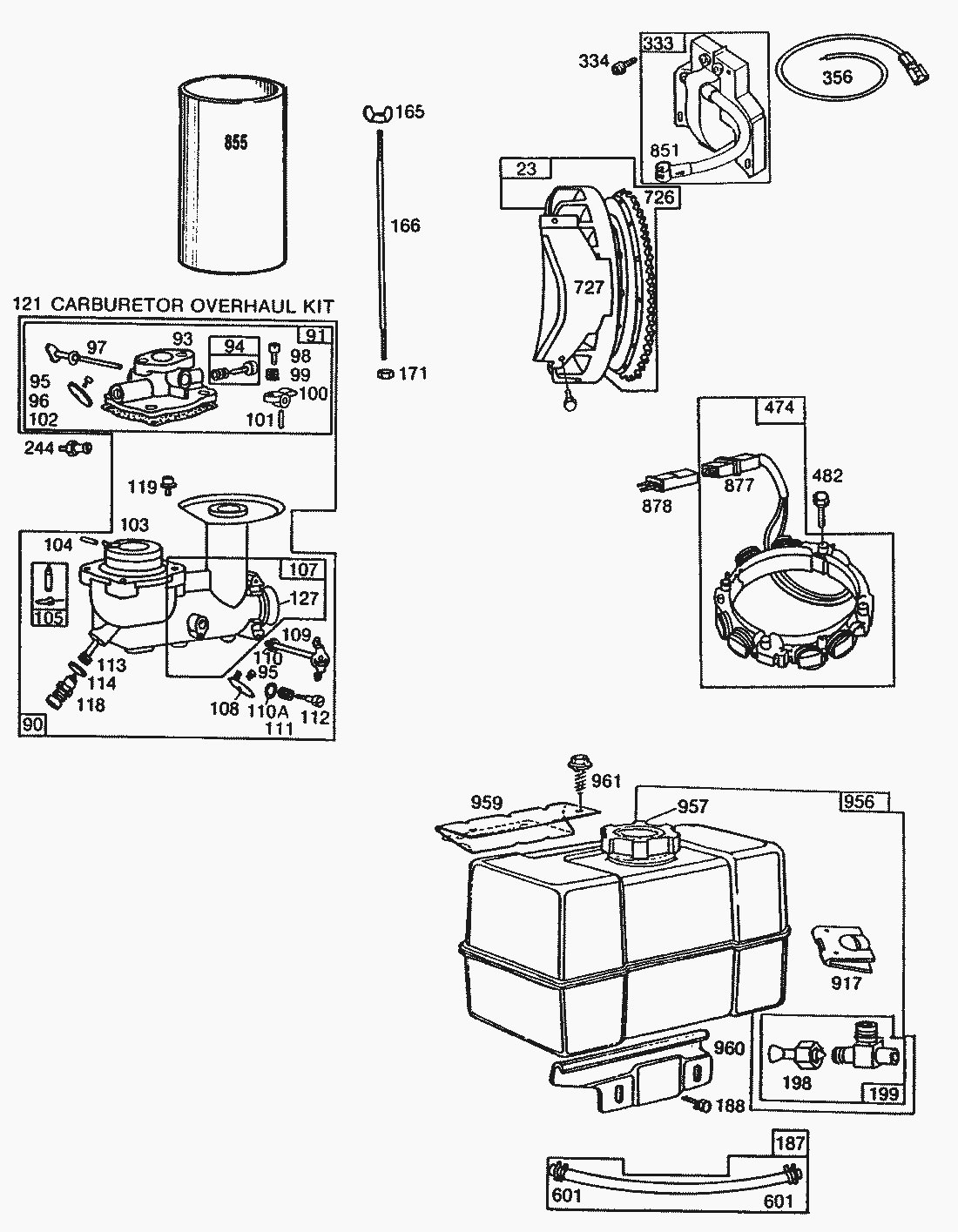

Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
23Flywheel and Ring Gear Assy.-Magneto391988
90Vergaser399252
91Vergaseroberteil391833
93Bushing-Throttle Shaft23108
94Schraube292681
95Schraube93499
96Valve-Throttle221939
97Shaft and Lever-Throttle391596
98Screw-Machine, Fil. Hd.-8-32 x 5/8 98 63 1_366014 1 38160 Screw-Machine, Fil. Hd.-8-32 x 5/891920
99Feder26157
100Stop-Throttle212904
101Stift93043
102Gasket-Carburetor Body*270268
103Float-Carburetor298514
104Pin-Float Hinge230896
105Schwimmerventil394681
107Body Assembly-Lower Carburetor391829
108Starterklappe223781
109Starterwelle391884
110Washer-Choke Lever62899
110Scheibe222712
111Druckfeder26155
112Schraube23123
113Duese394730
114Gasket-Nozzle68667
118Valve-Needle99525
119Screw, Sem93496
121Vergaser Rep.-Satz394989
127Plug-Welch221747
165Nut-Wing93453
166Stud-Air Cleaner231007
171Mutter92129
187Benzinleitung296004
188Screw-Sem93535
198Valve-Fuel Shut-Off293934
199Outlet-Fuel Tank390303
244Connector-Fuel Pipe230318
333Armature-Magneto398265
334Screw, Breaker Arm Mtg. Sem93381
356Wire-Ground398838
474Stator-Alternator (Dual Circuit)393474
482Screw-Sem93621
601Schlauchklemme (10)93807
726Gear-Flywheel Ring (Includes Mounting Parts)392134
727Cover-Starter Gear Uses: 93712 Screw 93713 Lockwasher Used to Mount Guard223597
851Terminal-Ignition Cable221798
855Stack-Carburetor Uses: 222726 Strap231145
877Diode393456
878Alternator Harness Assy. (Dual Circuit)393362
917Ventil223271
956Tank Assembly-Fuel397928
957Cap-Fuel Tank397975
959Bracket-Fuel Tank (Upper)223754
960Bracket-Fuel Tank (Lower)223755
961Screw-Tank Mounting94095
Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
3Seal-Oil391086
24Key-Flywheel222698
55Housing-Rewind Starter398099
56Seilscheibe295871
57Starterfeder top490179
60Startergriff398101
63Feder260414
64Adapter-Ratchet Spring230543
65Screw-Rewind Starter93105
66Clutch Assy.-Rewind Starter394558
67Kupplungsgehaeuse394897
68Kugel63770
70Ratchet-Rewind Starter Clutch298799
71Washer, Clutch Retainer221653
73Screen-Rotating221796
75Washer, Spring220865
76Scheibe68238
186Schlauchfitting280727
187Benzinleitung393815
231Screw-Sem93064
304Housing-Blower392738
305Screw, Blower Housing Mtg.93158
353Washer-Lock94281
363Puller-Flywheel(Optional Accessory)19203
373Nut-Hex.92987
387Primer399255
528Schlauch399254
528Primerschlauch399256
587Clamp-Cable220162
608Ruecklaufstarter397982
655Anchor-Spring222598
682Shield-Starter Clutch211516
731Hood-Snow Snow Hoods Use:490375
Strap-Support223825
Schraube93705
Schraube93490
805Nut-Primer Retaining94189
