Ersatzteillisten für Toro Roth / TORO Motor B&S Modell-Nr. 252416-0677-01 (Fortsetzung)


Ersatzteilliste 1
Ersatzteilliste 2


Pos.BezeichnungErsatzteilnummer
Rope-Rewind Starter (63 long) 58 8 1_366012 1 38160 Rope-Rewind Starter (63 long)66884

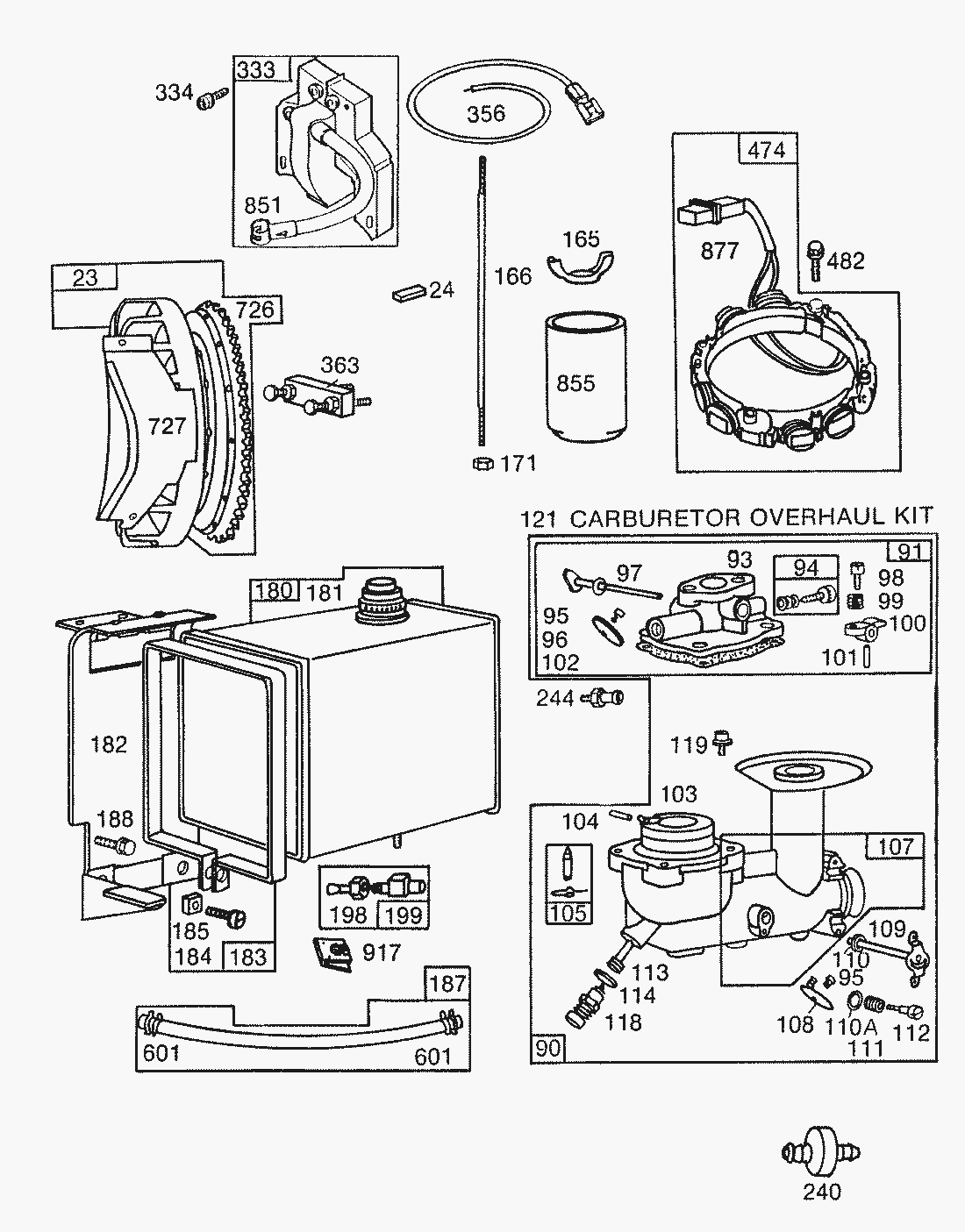

Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
23Flywheel and Ring Gear Assy.-Magneto391988
24Key-Flywheel222698
90Vergaser391992
91Vergaseroberteil391833
93Bushing-Throttle Shaft23108
94Schraube292681
95Schraube93499
96Valve-Throttle221939
97Shaft and Lever-Throttle391596
98Screw-Machine, Fil. Hd.-8-32 x 5/8 98 63 1_366014 1 38160 Screw-Machine, Fil. Hd.-8-32 x 5/891920
99Feder26157
100Stop-Throttle61967
101Stift93043
102Gasket-Carburetor Body*27026
103Float-Carburetor298514
104Pin-Float Hinge230896
105Schwimmerventil394681
107Body Assembly-Lower Carburetor391829
108Valve-Choke391836
109Starterwelle391884
110Scheibe222712
110Washer-Choke Lever62899
111Druckfeder26155
112Schraube23123
113Duese394730
114Gasket-Nozzle68667
118Valve-Needle99525
119Screw94152
121Vergaser Rep.-Satz394989
127Plug-Welch221747
165Nut-Wing93453
166Stud-Air Cleaner231007
171Mutter92129
180Tank290816
181Cap-Fuel Tank297866
182Bracket-Fuel Tank (4 Quart)222333
183Tankband291367
184Screw-Machine, Fil. Hd.-1/4-20 x 1-1/2 184 3 1_366014 1 38160 Screw-Machine, Fil. Hd.-1/4-20 x 1-1/291257
185Nut-Square-1/4-2090970
187Benzinleitung296004
188Screw-Sem93535
198Valve-Fuel Shut-Off293934
199Outlet-Fuel Tank297563
240Filter-Fuel298090
244Connector-Fuel Pipe230318
333Armature-Magneto398265
334Screw, Breaker Arm Mtg. Sem93381
356Wire-Ground39-880
363Puller-Flywheel(Optional Accessory)19203
474Stator-Alternator (Dual Circuit)393474
482Screw-Sem93621
601Klammer93053
726Gear-Flywheel Ring (Includes Mounting Parts)392134
727Guard-Ring Gear: Uses: 93623 Screw (2); 90366 Lockwasher (2) To mount Guard221940
Screw93712
Lockwasher To mount Guard93713
851Terminal-Ignition Cable221798
855Stack-Carburetor Uses: 222726 Strap231145
877Diode393456
917Ventil223271

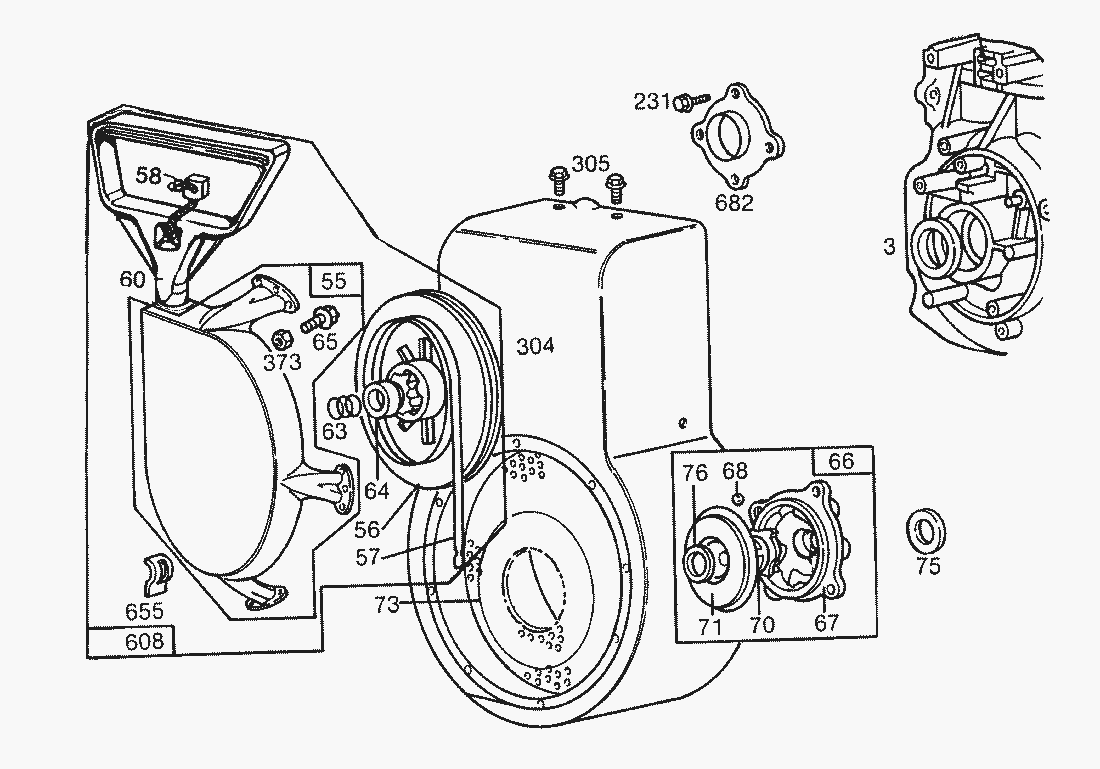

Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
3Seal-Oil391086
55Housing-Rewind Starter398099
56Seilscheibe295871
57FEDER STARTER.B&S294303
60Startergriff398101
63Feder260414
64Adapter-Ratchet Spring230543
65Screw-Rewind Starter93105
66Clutch Assy.-Rewind Starter394558
67Kupplungsgehaeuse394897
68Kugel63770
70Ratchet-Rewind Starter Clutch298799
71Washer, Clutch Retainer221653
73Screen-Rotating221796
75Washer, Spring220865
76Scheibe68238
231Screw-Sem93064
304Housing-Blower392738
305Screw, Blower Housing Mtg.93158
373Nut-Hex.92987
608Ruecklaufstarter397982
655Anchor-Spring222598
682Shield-Starter Clutch211516
