Ersatzteillisten für Toro Roth / TORO Mäher

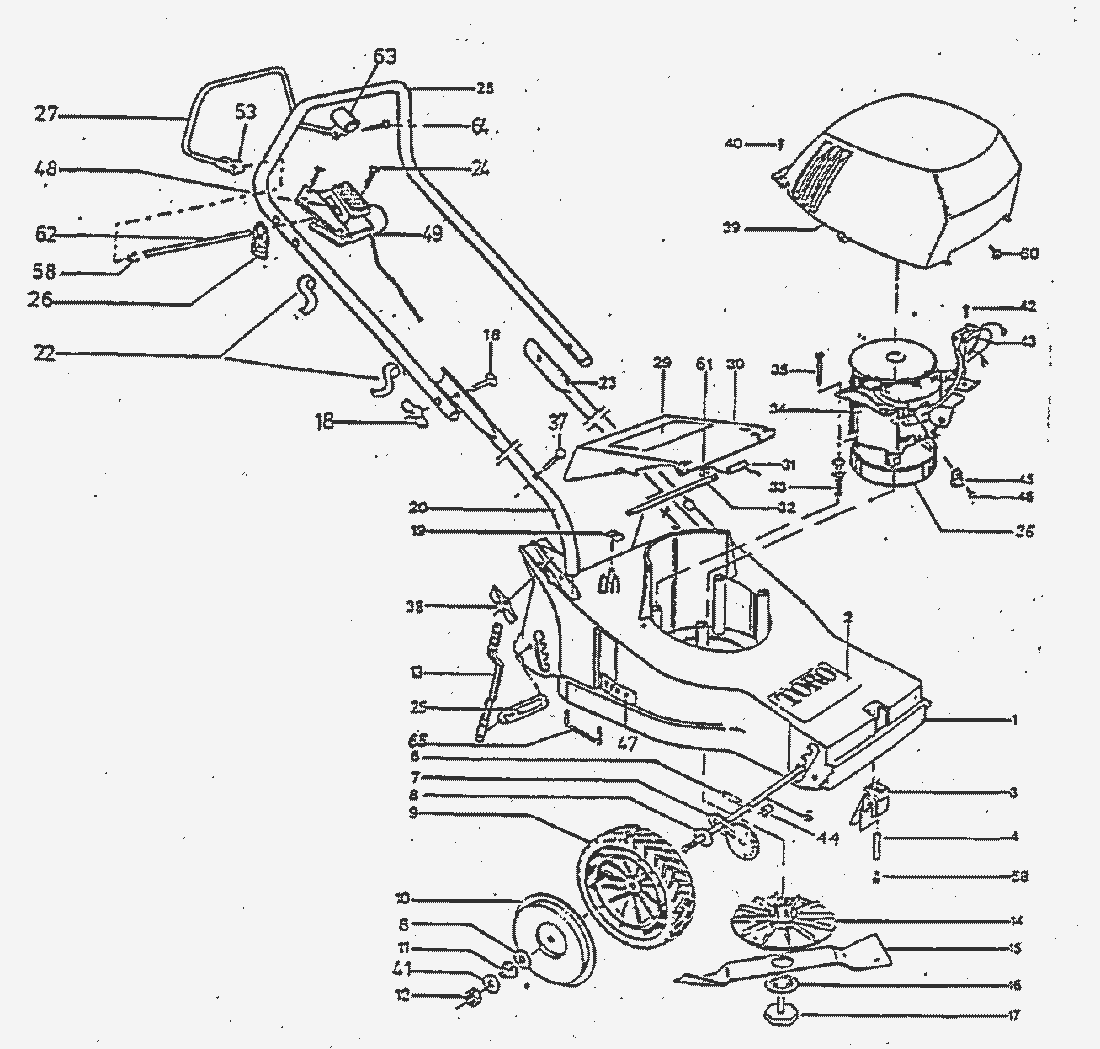

Ersatzteilliste 1

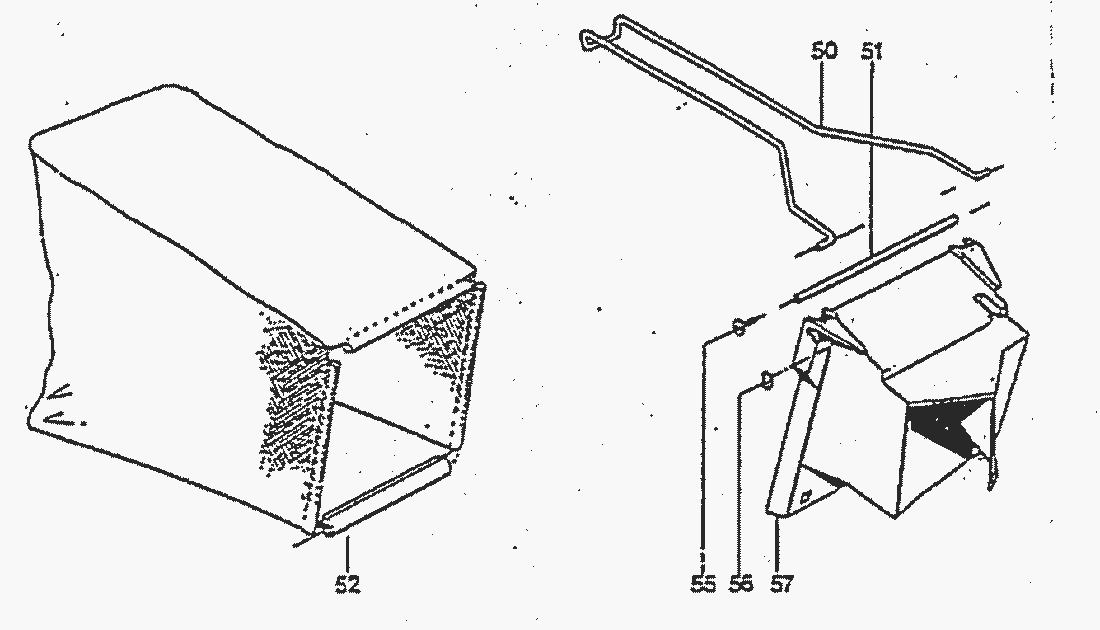

Ersatzteilliste 2


Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
1MAEHERGEHAEUSE17231
2KLEBESCHILD19277
3DRUCKTASTE11476
4DRUCKFEDER11611
5RADACHSE19279
6ZUGFEDER11613
7ZEIGER17224
8ANLAGESCHEIBE11717
9RAD19251
10SCHUTZSCHEIBE19254
11FEDER11615
12SICHERUNGSMUTTER10365
13ZEIGER17225
14MESSERAUFNAHME11650
15MESSER11634
16MITNEHMERBLECH07468
17MESSERSCHRAUBE07463
18* HOLMVERSCHRAUBUNG KPL.13474
19WELLENSICHERUNG11830
20SCHIEBESTANGE U.T. RE.19564
21TYPENSCHILD19278
22KLETTBAND19533
23SCHIEBESTANGE U.T. LI.19563
24SCHRAUBE13605
25HEBEL17300
26ZUGENTLASTUNG19286
27SCHALTBUEGEL F. 10319284
28SCHIEBESTANGE-OBERTEIL19241
29KLEBESCHILD "WARNUNG"19915
30AUSWURFKLAPPE18052
31SCHENKELFEDER11619
32ACHSE FUER AUSWURFKLAPPE17235
33DUEBEL12436
34ELEKTROMOTOR19280
35SCHRAUBE11628
36LUEFTERKRAGEN19281
37KOPFSCHRAUBE12836
38FLUEGELMUTTER17365
39MOTORHAUBE17230
40SCHRAUBE11631
41SCHEIBE03660
42SCHRAUBE11838
43STECKVERTEILER11839
44KLAMMER19473
45ZUGENTLASTUNG10105
46SCHRAUBE11646
47TYPENSCHILD19278
48HINWEISSCHILD -E MAEHER19097
49SCHALTER KOMPL.19532
53LAGER F. SCHALTBUEGEL18927
58KUNSTSTOFFNIETE11880
60SCHRAUBE11908
61SICHERUNGSFEDER17246
62VERBINDUNGSROHR F. 10218791
63HALTERUNG F. SCHALTBUEGEL18883
64LINSEN-BLECHSCHRAUBE18923
65BUEGEL11898
Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
50TRAGEGRIFF11353
51ACHSROHR11352
52GRASFANGSACK11354
55BLECHSCHRAUBE11695
56FEDERMUTTER11355
57DECKEL11658
