> Roth / TORO > Handgeräte > Schneefräsen > zweistufig > 824 PowerShift > 628/38543 > 200000001 > Holm & Betätigung

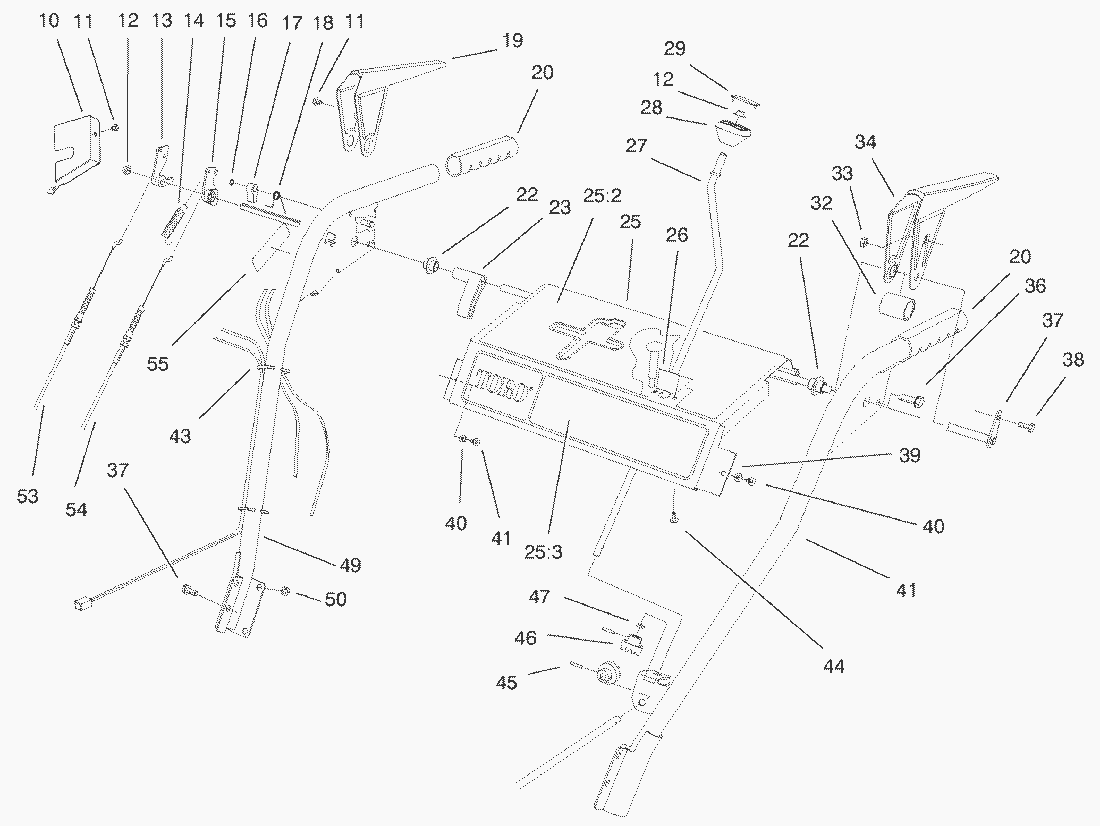

Ersatzteillisten für Toro Roth / TORO Holm & Betätigung




Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
10Abdeckung63-2170-03
11Schraube2210-250
12Sicherungskappe3290-320
13Spannhebel62-0300
14Feder88-0810
15Nocke62-0290
16Ring32151-66
17Klinke62-0280
18Feder63-2910
19Hebel62-1050-03
20Handgriff66-7850
22Buechse62-1070
23Hebel62-1640
25Control Plate ASM (Model 38546)99-5969
252Klebeschild99-3229
253Decal-Panel Front63-2510
26Fuehrungsplatte62-1490
27Gestaenge63-2160
28Knopf62-1320
29Abdeckung62-1520
32Distanzstueck63-3380
33Mutter3296-2
34Hebel62-1060-03
36Schraube32144-14
37Gestaenge63-2030
38Schraube3290-359
39Scheibe3256-14
40Schraube32104-76
41LH Handle ASM, 24-3266-8091-03
43Tie Wrap3290-378
44Schraube94-6961
45Stift32121-50
46Ritzel62-1460
47Scheibe62-1230
49Handle ASM (only on: 38559)100-3598
492Decal-Warning (Model No. 38543 Only)94-2575
50Mutter3296-47
53Bowdenzug63-2700
54Bowdenzug63-2710
