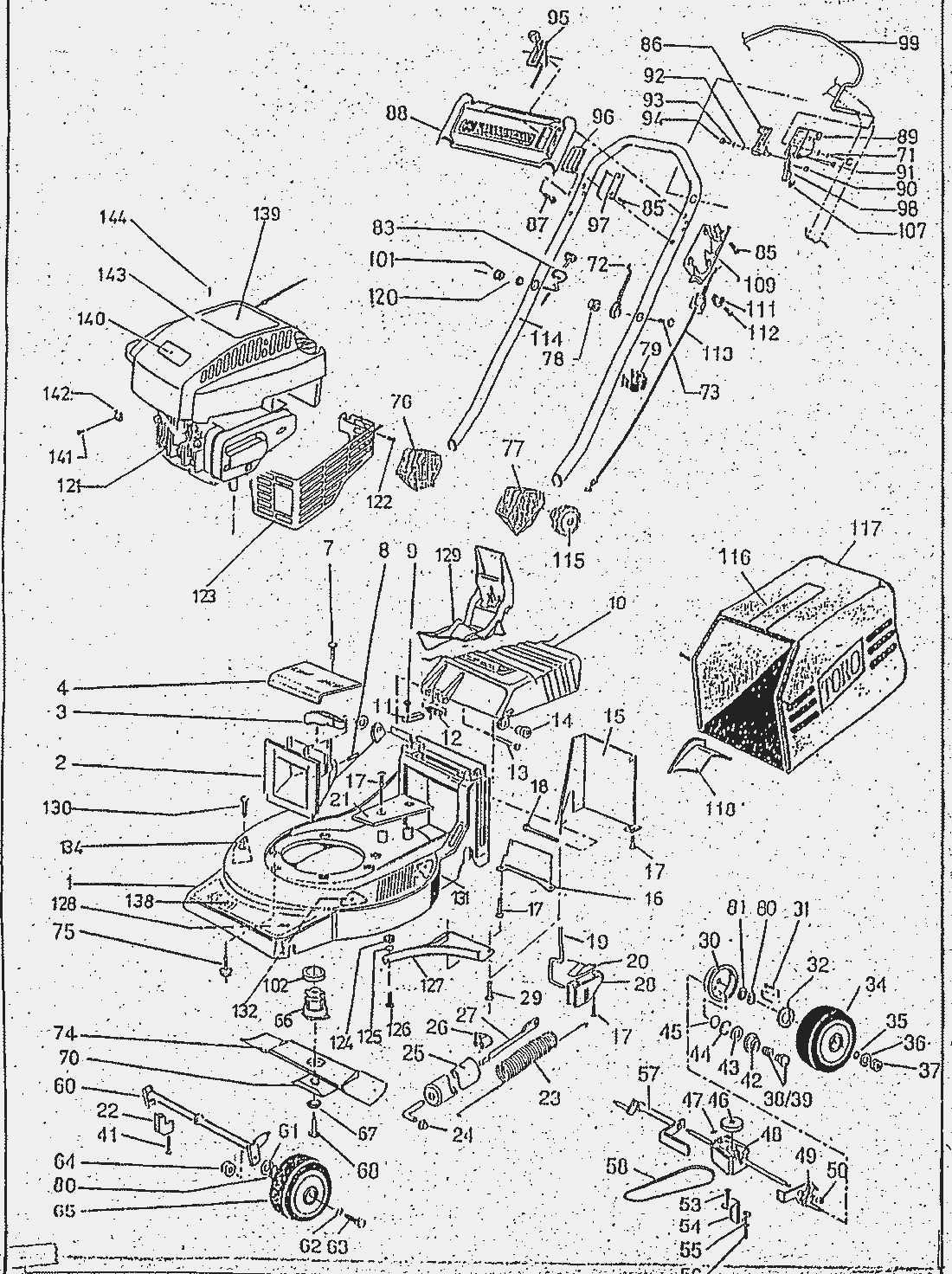

Ersatzteillisten für Toro Roth / TORO Ersatzteilliste

Pos.	Bezeichnung	Ersatzteilnummer
1	MAEHERGEHAEUSE M. KICKER	19335
2	GRIFFSCHALE	18547
3	GRIFF	18343
4	Griffdeckel	18345
7	Schraube	18346
8	Stift	18344
9	Schraube	18481
10	AUSWURFKLAPPE	18559
11	Haltelasche	18311
12	Schenkelfeder	18312
13	Holmschraube-Rechts	18309
14	Holmlagerbuchse	18460
15	TRENNWAND	18302
16	Leitblech	18301
17	FORMSCHRAUBE	12393
18	Holmschraube-Links	18310
19	STELLSTREBE	18307
20	Achsschraube Lang	18308
21	RIEMENABDECKUNG	18314
22	Achshalter	19295
23	AUSGLEICHSFEDER	18338
24	Sicherungskappe	18867
25	FEDERABDECKUNG	18339
26	ZEIGER	18355
27	Verbindungsstange	18305
28	*** keine Bezeichnung vorhanden	18306.
29	*** keine Bezeichnung vorhanden	13567.
30	RADABDECKUNG	18377
31	SPEZIALSCHRAUBE	13072
32	ZAHNRAD	18105
34	RAD	17551
35	Gleitlager	07542
36	SCHEIBE	13853
37	STOPMUTTER	10988
38	* FREILAUF KOMPL. LINKS	12619
39	* FREILAUF KOMPL. RECHTS	12620
41	SCHRAUBE	18587
42	RITZEL	12558
43	TOPFSCHEIBE	13340
44	SICHERUNGSSCHEIBE	03899
45	STUETZSCHEIBE	17711
46	Riemenscheibe	19351
47	SPANNSTIFT	18209
48	GETRIEBE KOMPL. 43CM REC.	18592
49	HINTERACHSE-LINKS	19312
50	Gleitlager	07542
53	*** keine Bezeichnung vorhanden	06691
54	HALTEWINKEL	18548
55	ZAHNSCHEIBE	10774
56	SCHRAUBE	06242
57	HINTERACHSE-RECHTS	19313
58	KEILRIEMEN	19352
60	Vorderachse	19275
61	SCHEIBE	18454
62	Radlager	18459
63	RADBOLZEN	18453
64	MUTTER	18455
65	Vorderrad	18304
66	MESSERNABE KPL.	19363
67	FEDERRING	19364
68	MESSERSCHRAUBE	19365
70	VERSTAERKERPLATTE	19366
71	SCHEIBE	19161
72	BOWDENZUG - MOTORSTOP	19104
73	FLACHRUNDSCHRAUBE	18591
74	Messer F. 43 Cm recycler	19362
75	FORMSCHRAUBE	12371
76	HOLMBEFESTIGUNG RECHTS	18319
77	*** keine Bezeichnung vorhanden	18318.
78	STOPMUTTER	13840
79	KLETTBAND	19533
80	Wellenscheibe	18868
81	ABDECKSCHEIBE	03951
83	SEILFUEHRUNG	18960
85	Schraube	18346
86	STELLHEBEL	19105
87	SCHRAUBE	18372
88	PANEELE KPL.	19508
89	ANSCHLAGNOCKEN	19106
90	BUCHSE	19107
91	BUNDSCHRAUBE	19108
92	SICHERUNGSSCHEIBE	19109
93	SCHEIBE	19110
94	MUTTER	19111
95	Sparkplug Wrench	19374
96	BEFESTIGUNGSBLECH	18516
97	HALTEPLATTE	18517
98	HEBEL	18378
99	SCHALTBUEGEL	19101
101	HUTMUTTER	13891
102	RIEMENSCHEIBE	19369
107	KLEMME	18876
109	UNTERSCHALE LINKS	19099
111	DECKEL	18363
112	SCHRAUBE	18364
113	ANTRIEBSBOWDENZUG	19071
114	GRIFFHOLM	19070
115	Drehknopf	18320
116	Rahmen	18321
117	GRASFANGSACK	19370
118	Entnahmelippe	18323
120	SCHEIBE	07674
121	*** keine Bezeichnung vorhanden	19353
122	Befestigungsschraube	19391
123	HITZESCHUTZGITTER	19390
124	MUTTER	19111
125	SCHEIBE	19373
126	SCHRAUBE	19372
127	ABDECKUNG	19371
128	PVC-KLEBESCHILD	19349
129	RECYCLER-VERSCHLUSSTUECK	19342
130	SCHRAUBE	19341
131	DEFLEKTOR LINKS HINTEN	19340
132	DEFLEKTOR LINKS VORNE	19339
134	Deflektor Rechts Vorne	19338
138	Klebeschild 439	19347
139	KLEBESCHILD	19502
140	KLEBESCHILD TORO-LOGO	18989
141	SCHRAUBE	17005
142	BOWDENZUGKLEMME	17004
143	MOTORHAUBE	19354
144	BEFESTIGUNGSSCHRAUBE	19503
