> Roth / TORO > Handgeräte > Schneefräsen > zweistufig > 521 > 622/38054 > 6900001 > Antrieb (Fortsetzung)

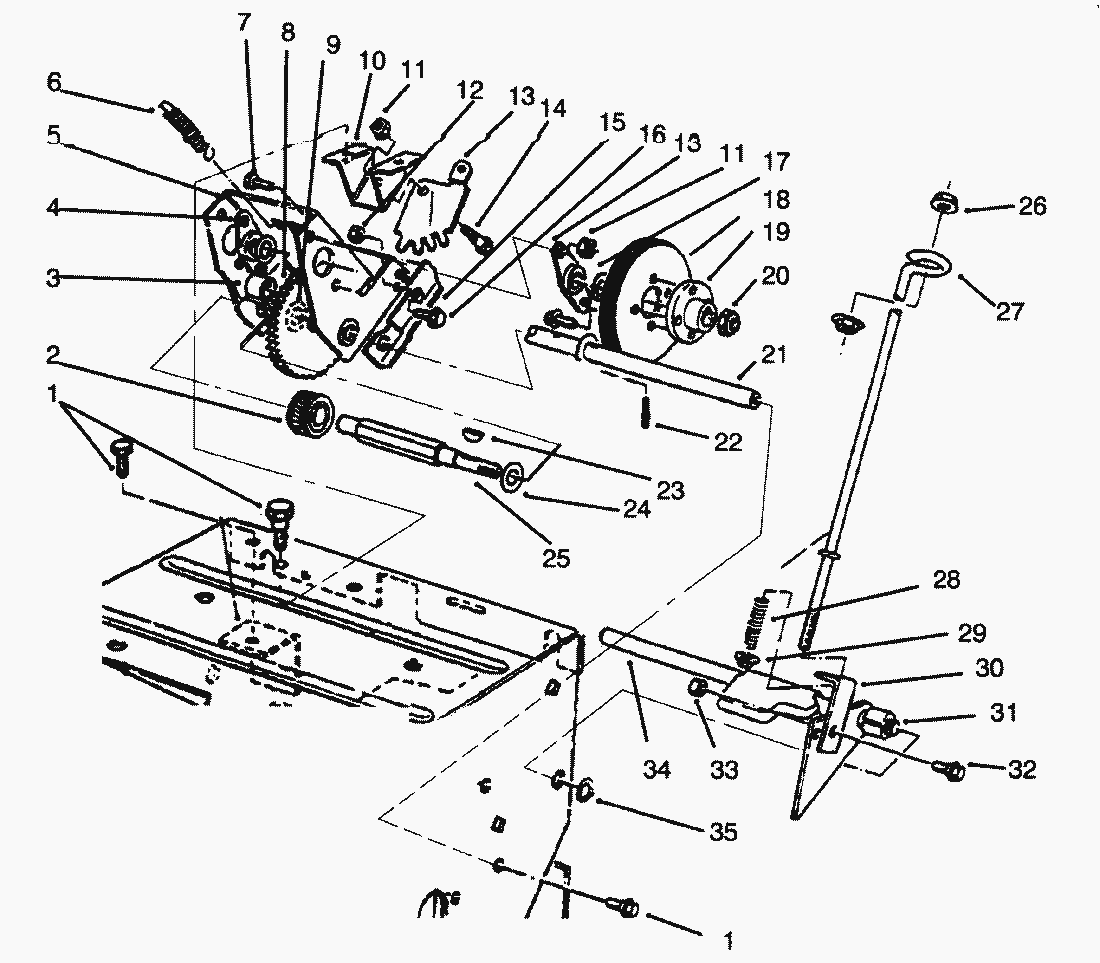

Ersatzteillisten für Toro Roth / TORO Antrieb (Fortsetzung)




Pos.BezeichnungErsatzteilnummer
Intermediate Gear & Bushing (Incl. Ref.37-9160
Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
1Schraube32144-70
2Zahnrad37-6500
3Bushing256-86
4Lager20-1620
5Bracket-Sliding39-1230
6Feder37-8880
7Schraube322-2
9Scheibe10-9280
10Mount-Quadrant Gear37-8790
11MUTTER3296-29
12Mutter3296-16
13Quadrant Gear37-8800
14Schraube37-8770
15Cam Receiver39-1250
16Schraube321-4
17Scheibe36-4790
18Reibrad37-6570
19Flansch39-1520
20Stopmutter3296-48
21Welle37-6760
22Stift32121-45
23Keil3257-24
24Scheibe5-7570
25Welle37-6780
26Mutter32128-33
27Hebel39-3060
28Druckfeder38-4520
29Mutter32128-32
30Bracket-Traction38-4490
31Spacer40-9680
32Schraube40-8350
33MUTTER3296-42
34Traction Engagement Assy.43-7310
35Sicherungsring32151-61
